シリーズ／パラレルの切り替えスイッチには、6P ON-ONのミニトグルスイッチを使いましたが、今回は6Pは6Pでも、6P ON-ON-ONのスイッチを使います。

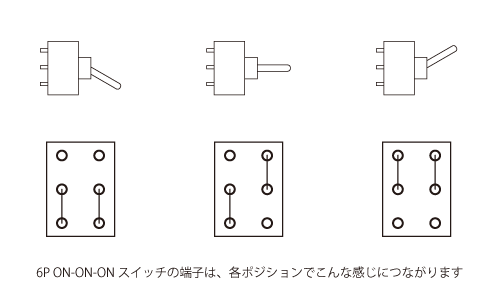

6P ON-ON-ONのミニトグルスイッチの端子は以下の図の様に切り替わります。

今までのON-ONのスイッチと違ってちょっとややこしいですね〜。

ON-ON-ONと言うのは要するにスイッチが３ポジションあって全部のポジションで導通があると言う事なんですね。

で、このＳＰＳスイッチは、

・ポジション１：シリーズ接続
・ポジション２：コイルスプリット（タップ）
・ポジション３：パラレル接続

となります。

シリーズ接続？パラレル接続？って方の為に、簡単に解説。

・シリ−ズ接続は、高音域は控えめですが、中低音の力強いサウンドが特徴、いわゆるハムバッカーの音と言えばこれだと思います。（ハムバッキング効果あり）

・パラレル接続は、シングルコイル×２個と言う感じの軽快で切れの良いサウンドが特徴です。（ハムバッキング効果あり）

・コイルスプリット（タップ）の音は、ハムバッカーピックアップの２つあるコイルのうち１つだけを使う接続方法で、シングルコイル的なサウンドになります。（シングルコイルになるのでハムバッキング効果はありません）

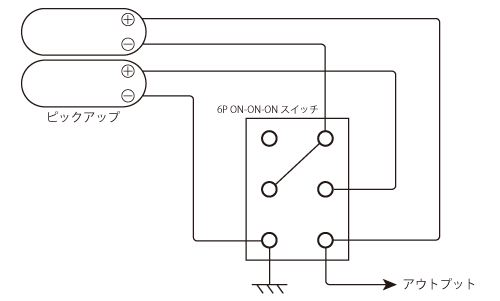

で、配線方法ですが・・・

↑こんな感じです。

各ポジションの信号の流れを見てみましょう。

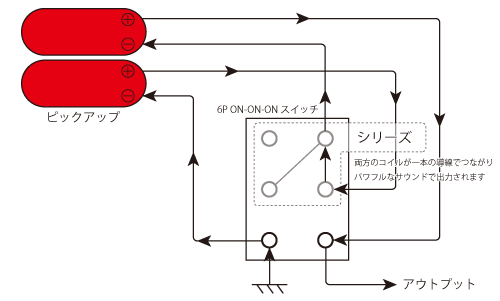

↑ポジション１のシリーズ接続時はこんな感じで、信号が２つのコイルを一筆書きの要領で流れていきます。

次はパラレル接続のポジション３

↑ポジション３のパラレル接続時はこうなります。
２つのシングルコイルが同時に鳴ってる感じですね〜

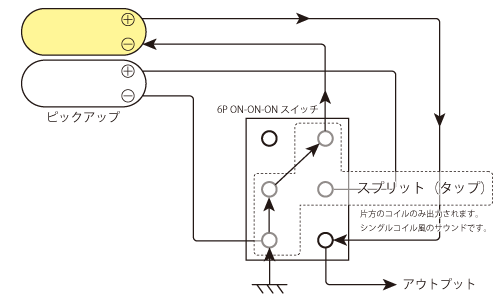

で、ポジション２のコイルスプリット（タップ）は・・・

↑図の上側のコイルの信号だけが出力されます。
下側のコイルは回路をショートさせて鳴らないようになってます。

この「シリーズ/パラレル/スプリット（ＳＰＳ）」スイッチは、ON-ON-ON（３ポジション）のミニトグルスイッチなどで作る事が出来ます。

スイッチ付きのポットなどでは、通常ON-ONのモノしかなく、残念ながらON-ON-ONの回路が作れませんので、出来ないんです。。

要するにミニスイッチなどの追加が必要になりますが、サウンドバリエーションがいきなり増える「ＳＰＳスイッチ」なかなか興味深くないですか〜？？
あなたのギターカスタムの参考にして頂けたら嬉しいです。

では、今回はここまでです。
ありがとうございました（＾＿＾）／
