＊『ムスタングにシリーズ接続のパワフルサウンドを追加！』計画

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

以前のブログで、シリーズ／パラレルの切り替えスイッチの作り方をシェアしましたが、スイッチポットを使ってそのアイディアをムスタングに組み込んでみます。

で、早速考えました（＾＿＾）

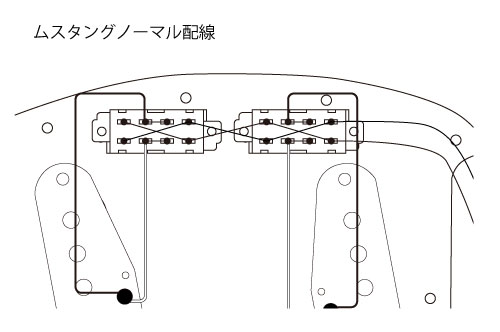

まず、元々のムスタングのスイッチ部分の配線はこんな感じ。

図の左側がネック側ＰＵ用のスイッチ、図の右側がブリッジ側ＰＵ用のスイッチ。

この配線に以前シェアしました「パラレル／シリーズ切り替えスイッチ」を組み合わせます。

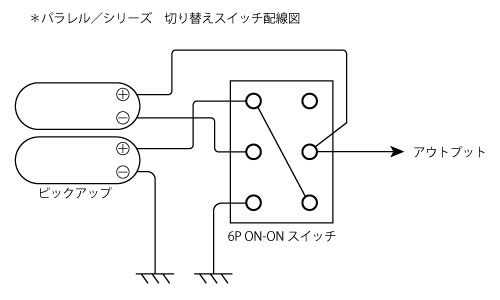

パラレル／シリーズ切り替えスイッチはどんなのかって言いますと・・・

↑これですね。

このパラレル／シリーズ切り替えスイッチを各ピックアップのスイッチの後に配置します。

配線だけを分かりやすく書くとこんな感じです。

実際には、トーンポットをスイッチ付きのポットに変えて、コントロール部分でこの配線をするつもりですので、そこそこ長めの配線材が必要になりますね。

これで、元々のムスタングのサウンドはそのまま活かして、シリーズ接続のパワフルサウンドも出せるムスタングになる！（ハズ！）

次回、実際に配線して報告したいと思います。

＊スイッチ付きのポットも取り扱いございます。
各種ポット／スイッチ付きポットはコチラで紹介しております。

今回は以上です。
ありがとうございました〜
