＊ＬＰタイプギターのプチカスタム 続編／ミックス時のフェイズ接続切り替えスイッチ（案）

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

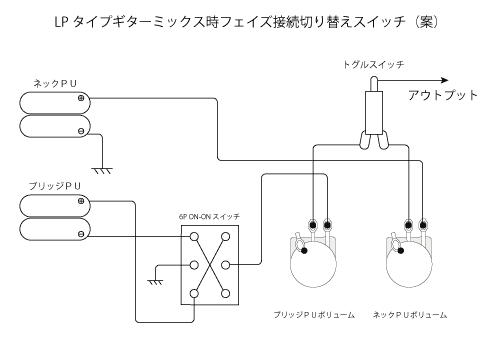

今回は、こんな回路になります↓

これで、ブリッジＰＵのフェイズを切り替え出来る様になるので、ミックス時にネックＰＵとのフェイズアウトサウンドを楽しむ事が出来る様になります！

ハムバッカー×２のギターは、元々がパワフルだと思いますが、フェイズアウトのサウンドを加えれば、より守備範囲が広がるかも知れないですね〜。

では、いつも通り信号の流れを確認してみます。

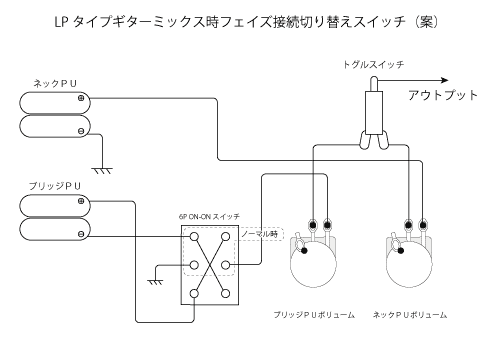

まずは、ノーマルの時・・・

↑こんな感じです。
ブリッジＰＵのホットは、ボリュームポットへ、コールドはアースへ
いわゆる通常のミックス時のサウンドが得られます。

続きまして、フェイズ切り替え時・・・

信号の流れを追って行きますと・・・。

ブリッジＰＵのホットがアースへ、コールドがボリュームポットへ接続されます。
これで、ネックＰＵと組み合わせた時に軽快なフェイズサウンドが得られるハズです。

ＬＰタイプのギターは、単純にコイルが４個、ポットも４個あるので、コイルの組み合わせやスイッチの増設などなど、色々カスタムの為の伸びしろがあると言うか、案外色々とカスタムが楽しめそうですね！

次回は、ギターに組み込んで、サウンドチェック＆報告しま〜す（＾＿＾）

今回はここまでです。
ありがとうございました〜
