フェイズ（アウト）サウンドは、使い道が広い音と言う訳ではないかも知れませんが、低音がカットされた、切れ味鋭いファンキーで独特なサウンドが特徴的です。（ちなみにムスタングは改造無しでフェイズアウトのサウンドが出せます）

ご存知の方には当たり前かも知れませんが、フェイズ（アウト）サウンドは２つのピックアップが出す音の波形が打ち消し合うように組み合わせる接続方法なんです。

ややこしい話は今回は無しにしまして、簡単に言いますと、２つのピックアップのうち１つを逆の位相で接続する事で可能になります（＾＿＾）b

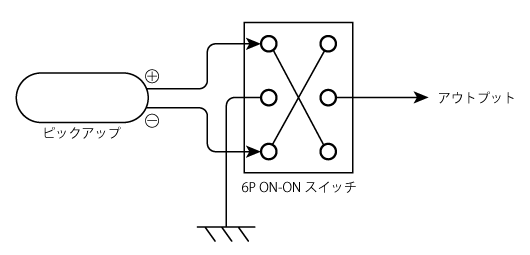

フェイズ切り替えスイッチの配線は以下の図のようになります。

6P ON-ONのミニトグルスイッチなどを使います。

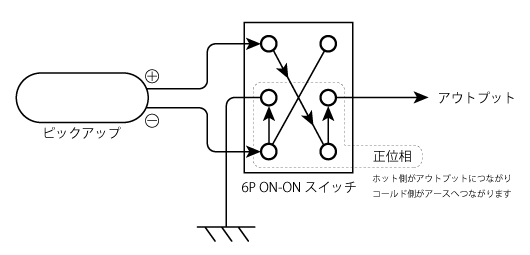

正位相時の信号の流れはこんな感じ・・・

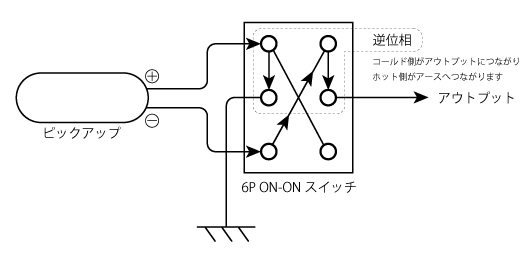

スイッチを切り替えて信号を逆にするとこんな感じになります。

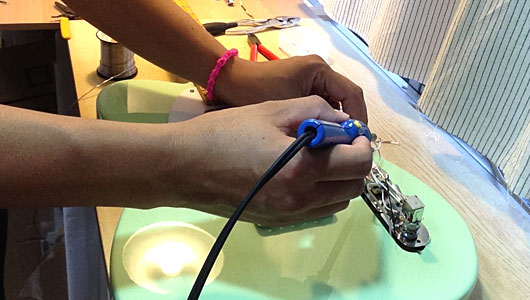

では、配線作業にはいります。

今回は２ピックアップのテレキャスターにフェイズ切り替えスイッチを組み込んでみました。
スイッチ付きのポットを使いましたので、見た目は一般的なテレキャスターで、ノブを引っ張るとフェイズが切り替わる仕様です。

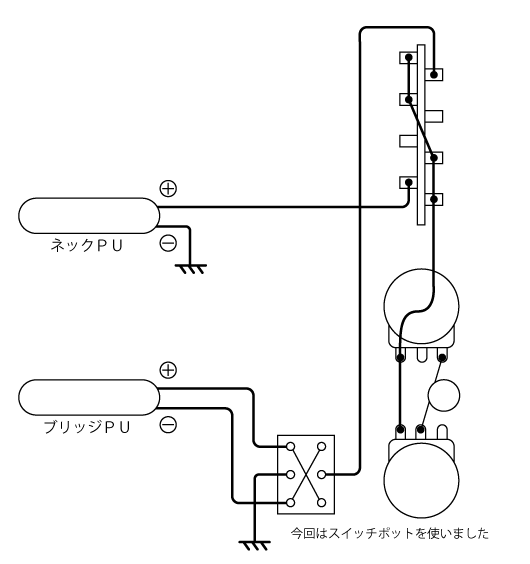

テレキャスターにフェイズスイッチを取り付ける場合の配線図はこんな感じ。

簡単にサウンドチェックしてみましたので、良かったら聞いてみて下さい（＾＿＾）／

＊ブリッジピックアップのみ

これは何の変哲もないテレキャスターのブリッジピックアップ単体のサウンドです。

＊ネックピックアップのみ


続きまして、こちらはテレキャスターのネックピックアップのみのサウンドです。（ちなみにP-90）

＊ミックスポジション、ノーマル時


そして、通常のテレキャスターのミックスポジション時のサウンド。
いい音ですね〜。僕はこのミックスポジションの音が好きです（＾＿＾）

＊ミックスポジション、フェイズアウト時


そして、今回組み込んだフェイズスイッチをオン！と言うか切り替え！
低音がカットされたチャキっとした音になります。
MP3に変換したらちょっと変化が分かりにくくなってしまいましたが、実際に聞けばはっきり分かるほどの変化があります。

今回はテレキャスターに組み込みましたが、もちろん他のギターにも組み込めます。
フェイズアウトの音は、ちょっと非力な感じですが、アイディア次第で色んなサウンドが楽しめそうですね〜

では、今回はここまでです。
ありがとうございました（＾＿＾）

追伸：どなたか、ギターの音を簡単にいい音でパソコンに録音する方法教えて下さ〜い。
