＊『ジャズマスターを最大限に活用するプチカスタム』計画

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

前回のブログで行いましたムスタングにシリーズ接続のパワフルな音を追加するカスタムがすごく気に入ったので、ジャズマスターにも同じアイディアを採用するべく回路を考えてみます。

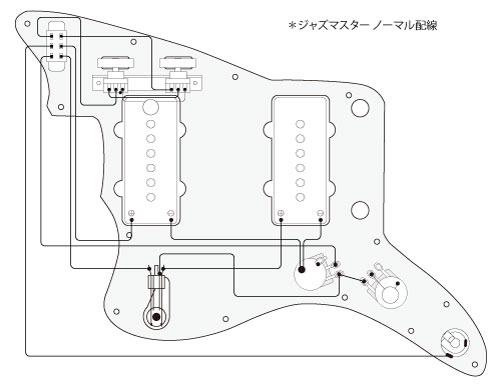

まずはノーマルのジャズマスターの配線を確認。

ややこしくなるのでコールド側の配線は割愛しています。
ネックピックアップのプリセットスイッチが装備されていますので、複雑に見えますね。ま、実際に複雑ですが（＾＿＾；

ところで、みなさんは、このプリセットスイッチ使ってますか？？
確か前にも書いたかも知れませんが、僕（ポップギターズ米澤）は、このプリセットスイッチのもっと有効な使い道がないか、昔から色々考えてるんです。。
もし素敵なアイディアお持ちの方がいらっしゃったら是非教えて下さいね〜（＾＿＾）

当店で組み込んでるジャズマスター用SHOKアッセンブリでは、プリセットのボリュームなどのコントロールはカットして、プリセットスイッチをパラレル／シリーズ接続の切り替えスイッチにしたりしてます。

今回は、元々のジャズマスターの機能はそのまま活かす形で、スイッチを一個追加してパラレル／シリーズの切り替えが出来る様にしたいと思います。

で、考えました。


こんな感じです。

・・・う〜ん。更にややこしい。。

頭から湯気がでそうw
太い線の部分が、ノーマルの配線から「接続箇所を変える線」及び「新たに追加する線」です。

これをスイッチポットを使って組み込んだら、見た目そのまま、秘密道具装備！の最高のジャズマスターになる！

ポップギターズ米澤は見た目を変えず新たな機能を追加するってのが好きなんです。
見た目ノーマルで新たな機能って良くないですか〜？？
誰にもバレずに秘密道具を手に入れた！みたいなw（＾＿＾）

ま、僕が好きかどうかは置いておいてw、次回は実際に組み込んでみたいと思いま〜す（＾＿＾）／

＊スイッチ付きのポットも取り扱いございます。
各種ポット／スイッチ付きポットはコチラで紹介しております。

今回は以上です。
ありがとうございました〜
