*『ムスタングにシリーズ接続のパワフルサウンドを追加!』計画を実行!

*『ムスタングにシリーズ接続のパワフルサウンドを追加!』計画を実行!

前回に引き続き、ムスタングにシリーズ接続のパワフルなサウンドを追加するプチカスタム計画を実行したいと思います(^_^)

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

軽快なサウンドが特徴的な『ムスタング』に、パワフルなサウンドを追加する『ムスタングにシリーズ接続のパワフルサウンドを追加!』する計画を前回のブログで立てましたので、今回は実際に組み込んでみたいと思います。

配線に関しましては、前回に考えましたので、実際に組み込んでいきます。

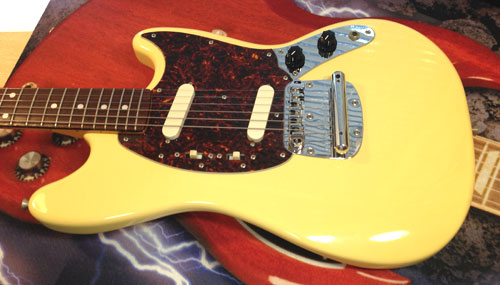

ジャパンのムスタング

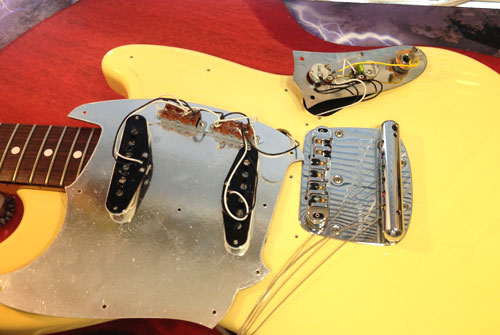

ピックガードとコントロールパネルを外してみた図

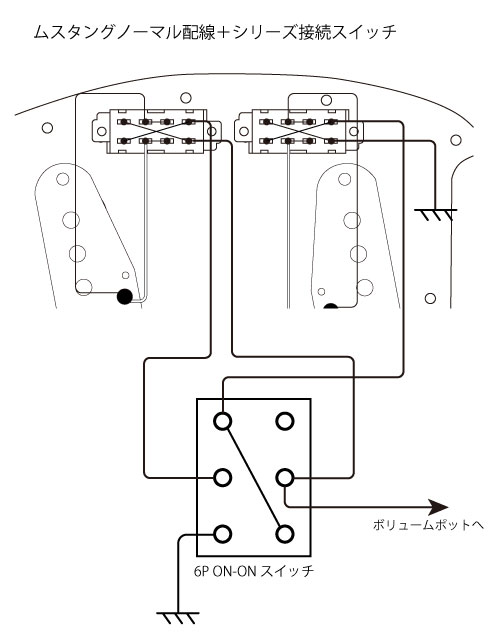

配線図は・・・

こんな感じ。

ピックアップのオン/オフスイッチの配線をカットして、新たに線を追加して・・・
トーンポットをスイッチ付きのポットに変えて・・・
と言う感じで組み込みました。
作業の写真は取り忘れてしまいました。。

で、実際に組み込んでサウンドチェックしてみました。

000〜:ブリッジPU
007〜:ネックPU
012〜:ブリッジPU&ネックPU(パラレル)
018〜:ブリッジPU&ネックPU(シリーズ)
023〜:ブリッジPU&ネックPU(パラレル/フェイズアウト)
028〜:ブリッジPU&ネックPU(シリーズ/フェイズアウト)

いかがですか??
個人的には、元々のムスタングの軽快なサウンドがいきた切れの良いシリーズサウンドが得られて好印象でした。
ワンアクションでシリーズ接続のパワフルなサウンドに切り替わるのもなかなかナイスですね!
でも、ピックアップのオン/オフスイッチが両方オンになっていないとシリーズ切り替え時、音が出ないと言う事態になりますので、注意が必要ですね(^_^;
ま、これはこれでスイッチング奏法などに使えたりしますので、アイディア次第と言うところでしょうか??

この配線方法だと、元々のムスタングのサウンドも活かして、シリーズ接続のパワフルサウンドも出せるグレードアップが可能になりますね。

*スイッチ付きのポットも取り扱いございます。
各種ポット/スイッチ付きポットはコチラで紹介しております。

今回は以上です。
ありがとうございました〜
