＊ＬＰタイプギターのプチカスタム／ミックス時のシリーズ接続切り替えスイッチ（案）

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

通常、２ハムバッカーのギターのミックスポジションでは、それぞれのピックアップが「パラレル（並列）」でミックスされます。

このミックスのサウンドは、使いやすく魅力的なのですが、せっかくのパワフルなハムバッカーサウンドをもっと×２活用しよう！と言う事で、

『ハムバッカー×ハムバッカーのシリーズ接続』

にトライしてみたいと思います！

では、早速、配線を考えてみます。

２ハムバッカー／２ボリュームの（ＬＰタイプの）回路に、以前のブログでも書きましたパラレル／シリーズ切り替えスイッチを組み込んでみようと思います。

ちなみに配線のカスタムを行う場合、どの位置にスイッチを組み込むかで効果が変わってきますので、計画が重要なんですよ〜。

今回は以下の図の様にしようと思います。

ボリュームなどの回路の前に、パラレル／シリーズ接続の切り替えスイッチを組み込みます。

信号の流れをシミュレーションしてみます。
まずは、パラレル接続時・・・

↑こんな感じです。
通常のミックス時のサウンドが得られます。

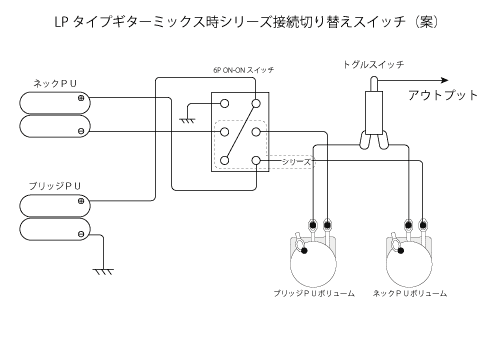

続きまして、シリーズ接続時・・・

信号の流れを追って行きますと・・・。

これでブリッジピックアップとネックピックアップが、シリーズ接続になるハズ！
つまり、２つのシリーズ接続の信号（ブリッジＰＵとネックＰＵの音）が、更にシリーズ接続（更にパワフルな音）で出力されると言う事になります！！

これこそ、シリーズ接続×３のサウンド！未だかつて無い！前人未到の！２ハムバッカーのパワーを最大に活用した！配線方法！！

・・・のハズ。。
大げさに書きましたが、ハムバッカーのパワーを最大限に使える接続方法っておもしろそうでしょ？？

では、次回、実際に組み込んでみて、また報告しま〜す（＾＿＾）

今回はここまでです。
ありがとうございました〜
