| ＊ストラトでテレキャスター風のサウンドを出せるようになる回路の作り方を解説します。 |
ストラトをお使いの方は多いと思いますが、ストラトでテレキャスター的な音が出せたらいいのになぁ〜と思ったことはありませんか？？ |
 |
| ・まずは↑こちらが一般的なストラト（１ボリューム・２トーン）の回路です。この回路を↓以下の回路のように接続します。 |
 |
| 元のパーツを流用する場合も、新しいパーツを使う場合も、まずは以下の図の様にポット、スイッチをピックガードに取り付けます。 |
 |

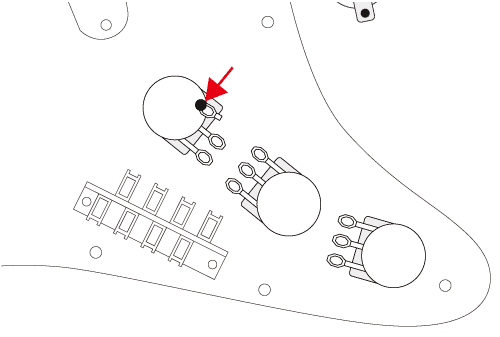

| ボリュームポットの端子（矢印部分）をポットの背面に折り曲げてハンダ付けします。 取り付けは、ネック用のトーンボリュームの端子の向きが逆になっているのが、ノーマルのストラトと違いますのでご注意下さい。 |
 |

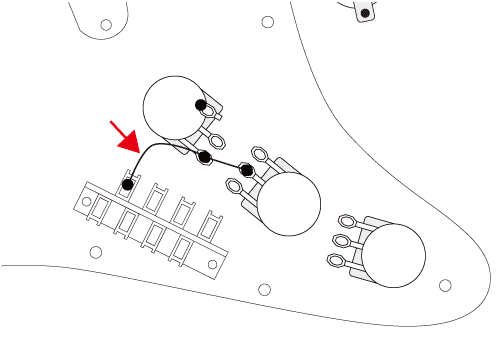

| スイッチからボリュームポットへ配線します。この時にトーンポットへも配線します。 ハンダ付けについては、こちらで解説してますのでご参照下さい。 |
 |

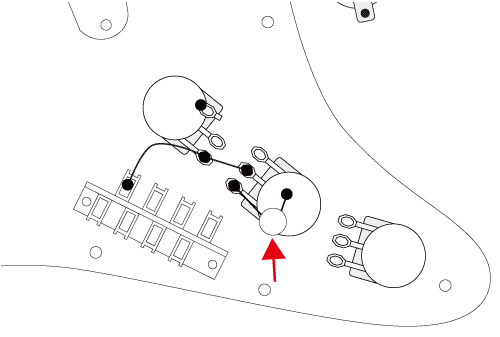

| そして、コンデンサーを取り付けます。この回路では、このポットがマスタートーンとして機能します。 |
 |

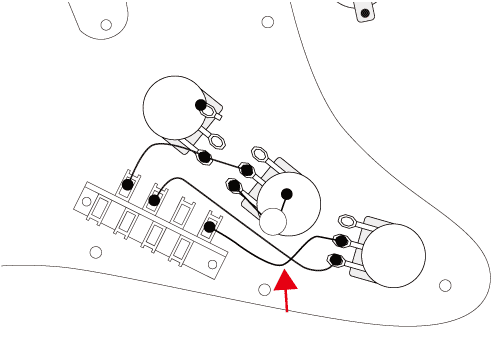

| 次は、この回路の要「T-SOUND ブレンダー」の接続です。上図のようにスイッチとポットの端子を配線します（この後、スイッチの同じ端子にピックアップからの線も接続しますので、ハンダ付けはその時でも良いと思います）。これでブレンダーポットを「０」方向にすることでネックＰＵとブリッジＰＵが同時に出力されるようになります。 |
 |

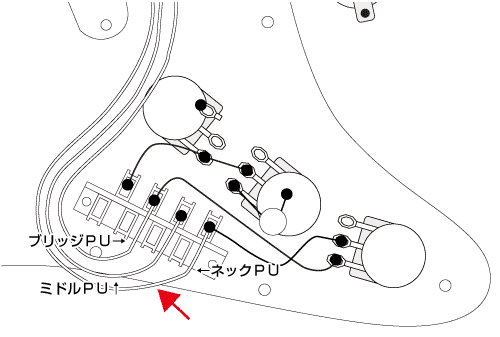

| 各ピックアップからのホット線を上図のようにスイッチに接続します。 |
 |

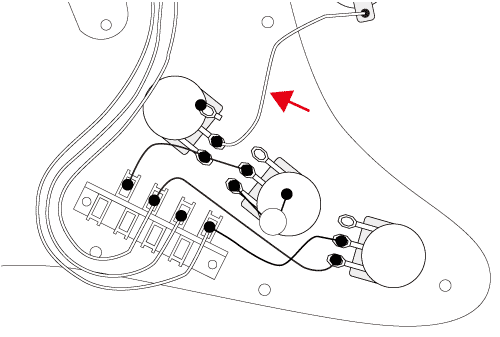

| アウトプットジャックからのホット線を上図のようにボリュームポットの端子に接続します。 もう少しで完成しますよ〜 |
 |

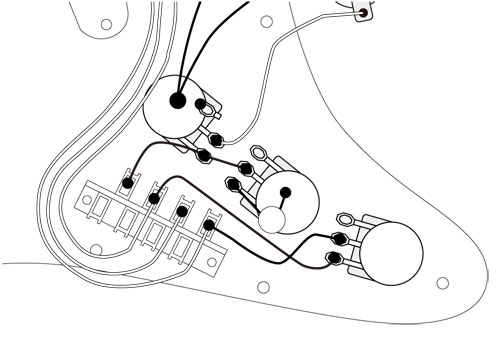

| 最後にアウトプットジャックからのコールド線と各ピックアップからのコールド線をボリュームポットの背面に接続します。 |
 |

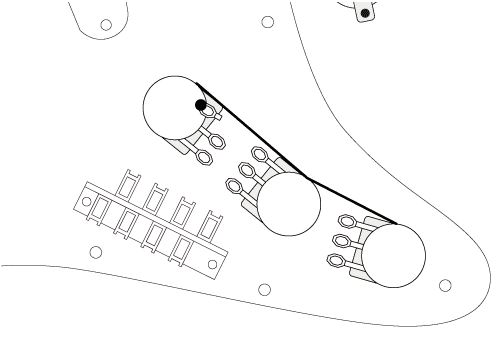

| 上の解説図には書いていませんが、各ポットをアースでつながないといけませんので、上図のようにポットの背面などを配線します。 これで配線完了です！音出しチェック＆ギター本体に取り付けて完成！ |
いかがですか？？ この回路は「ＳＴタイプ配線済みアッセンブリ+T-SOUND」のページで紹介しております。 この回路を応用してスイッチ一つで音が変わる「SHOK」仕様にした「ＳＴタイプアッセンブリ＋T-Sound SHOK仕様」はコチラに紹介しております。 ＊ポップギターズの配線済みアッセンブリ「ますます」増殖中～！ |
