＊S-S-HレイアウトのギターをH-H-H＋タップスイッチにカスタム

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

「S-S-H（シングル／シングル／ハム）のギターのネックＰＵとセンターＰＵをシングルサイズのハムバッカーに変えて（要するにハムーハムーハムのレイアウト）、タップスイッチを追加して、ネックＰＵとセンターＰＵをシングルとして使うようにしたいのですが、可能ですか？」

と問い合わせを頂きました。

そこで、以前にこのブログでシェアさせて頂きました「ハムバッカーなのにシングルコイルの音も出せるコイルタップ」のページを参考にして頂ければ、ご希望の配線カスタムができると思います（＾＿＾）
とお返事差し上げました。
そして、その後、ブログの内容を元にお客さんが作った配線図を送ってもらったのですが、、、

ブログの記事を参考に、苦労して配線を考えられた跡が随所にみられるのですが、残念ながら、このままではうまく機能しないと思います。。（※僕が作ったものではないので、画像は少しぼかしてます）

頂いたこの図を見て、ギターの配線などのカスタムに興味を持ち出した当初の事を思い出しました（＾＿＾；
僕もギターのカスタムや配線に興味を持ってやり始めた頃は、意味が分からなくて、頭が爆発するんちゃうかなと思うことも多々ありましたのでw
そんな僕のブログをみて、ギターの配線に興味を持ってもらったって事に感動しました。

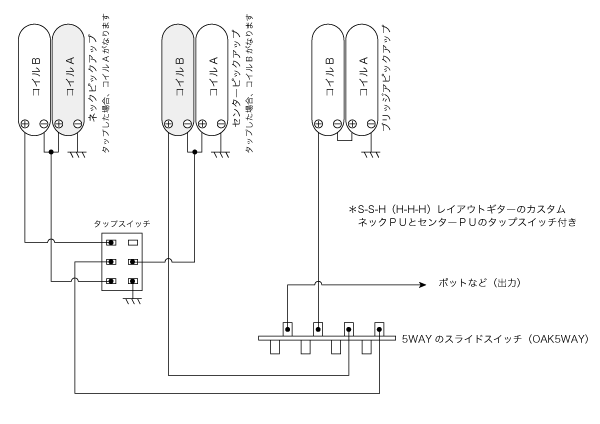

で、頂いた配線図では、うまく機能しないので、ご希望のコントロールになるように、配線図を書いてみました。

こうやって見ますと、意外とシンプル。。
タップスイッチは、ミニトグルなどで単体で追加してもいいですし、スイッチポットなどで追加してもオッケーです。
これで、ハムーハムーハムの強力なギターとしても使えますし、タップすればシングルーシングルーハムの（要するに元々のレイアウト）ギターとしても使えるようになりますね。

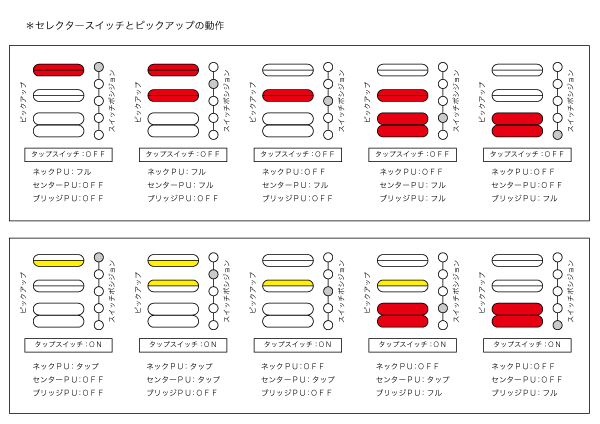

コントロールは上の図の通りです。

もしあなたの愛用のギターのピックアップが「シングルーシングルーハム」のレイアウトの場合、ネックピックアップとセンターピックアップをシングルサイズのハムバッカーに交換し、コイルタップスイッチも追加すれば、そもそも「シングルーシングルーハム」のオールラウンドギターな面に追加して、「ハムーハムーハム」のハイパワーギターのキャラも手に入れることが可能になります！！
ネックポジションのハムバッカーの音って、いいですよねー。

今回は以上です！

ポップギターズは、あなただけのスペシャルなギター作りの為に、お役に立てる！・・・かも知れませんのでw、お気軽にご相談くださいねー（＾＿＾）

ご覧頂きましてありがとうございました！
