＊サウンドバリエーションが「倍」に！？ ストラトの「Ｓ-Ｈ-Ｓのコイルスプリット」回路

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

それは・・・
「シングルコイル-シングルサイズハムバッカー-シングルコイル」のS-H-Sレイアウトのストラトで、センターのシングルサイズのハムバッカーをコイルタップ出来る様にしたい。

と言うものでした。

こうする事で

「ネックＰＵ＋センターＰＵ（ハムバッカー）」
「ネックＰＵ＋センターＰＵ（シングル）」
「センターＰＵ（ハムバッカー）」
「センターＰＵ（シングル）」
「ブリッジＰＵ＋センターＰＵ（ハムバッカー）」
「ブリッジＰＵ＋センターＰＵ（シングル）」

と言う感じで、センターピックアップの関係するサウンドバリエーションが、いきなり「倍」の組み合わせになるんですねー。
元々、サウンドバリエーションの多いストラトですが、センターＰＵをハムバッカーにするだけで、幅広いニュアンスを表現出来る様になりそうですね！！

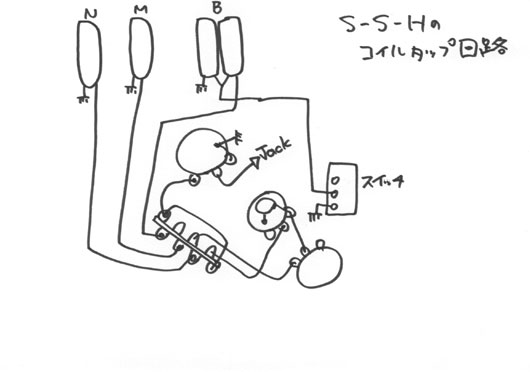

では、回路図ですが、こんな感じです。（すみません。手書きで見にくいです。）

いわゆるスタンダードなストラトの回路ですが、コイルタップ用のスイッチポットを採用した回路になります。

ここまでは、お客様から頂きましたリクエストについて 書いてみましたが、同じアイディアを使うと・・・

例えば、ピックアップを３つともシングルサイズのハムバッカーにして、３つのピックアップを同時にコイルタップ出来る様にして、シングルコイルのストラト⇔ハムバッカーのストラト、２つのキャラクターを切り替えて使ったり。

センターピックアップのコイルタップとブリッジピックアップ＋ネックピックアップのコイルタップの２つの切替えスイッチをつけて、H-S-H／S-H-S／S-S-S／H-H-H、そしてそれぞれのハーフトーンと言う膨大なサウンドバリエーションが作れたり・・・
あまり機能が多いと使いこなすのが大変ですが。。

他にも、元々S-S-Hのストラトのハムバッカーのコイルタップ出来る様にして、S-S-Sのストラトサウンドも出せる様にするって事も可能ですよー。（ピックアップがコイルタップ出来る仕様でなければ無理ですが・・・
）

てな感じで、色んな機能の組み合わせが楽しめますので、こんな仕様のを作って見たい！などなど、あっためているアイディアがあればお気軽にご相談下さいねー（＾＿＾）
あなただけのオリジナル回路お作りします！

この記事を見て、「配線のカスタムって面白そうだな〜」って思ってくれたら、僕の言葉があなたに届いた、つまり僕の仕事は成功したってことなのでめちゃ嬉しいです。（＾＿＾）
