＊ストラトのトーンをブリッジピックアップでも使えるようにするプチカスタム

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

なぜ、ブリッジＰＵのトーンは無いんだ！
ブリッジＰＵだけトーンのコントロールがないのは寂しい！！
ブリッジＰＵでもトーン使いたい！

って事で、ブリッジＰＵにもトーンコントロールを追加する配線プチカスタムをシェアしたいと思います（＾＿＾）

では、回路図を見て行きましょー。

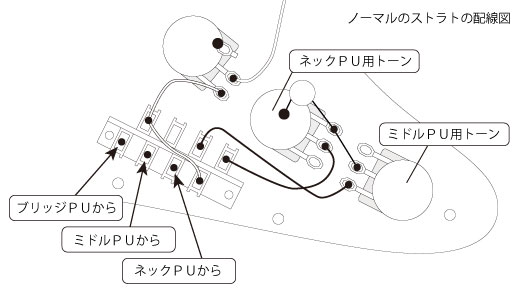

一般的な１ボリューム、２トーンのストラトはこんな感じ。

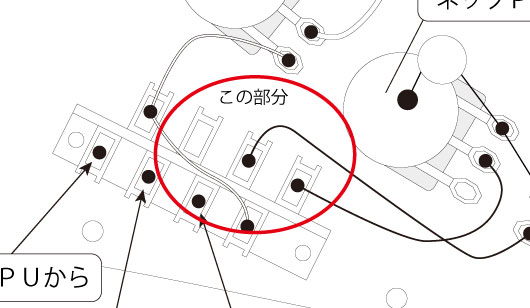

今回のプチカスタムで注目する所は、スイッチのこの部分↓

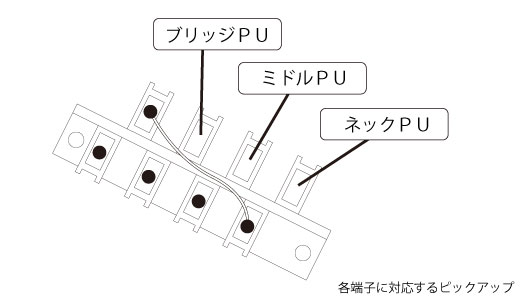

ノーマルなストラトは，ネックＰＵとミドルＰＵに独立してトーンのコントロールが可能なんですが、下の図の端子がそれぞれのＰＵに対応しているんです。

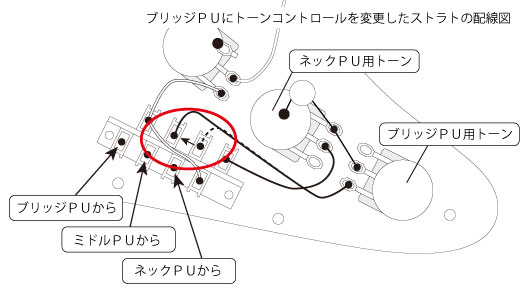

ですので、例えば、ミドルＰＵのトーンは無しにして、ブリッジＰＵにトーンを効かせたい場合は、ミドルＰＵの端子の配線をブリッジＰＵの端子に接続し直せばオッケーなんです。

上の図の様に配線を変えるだけでミドルＰＵのトーンがブリッジＰＵのトーンに早変わりするんですね〜

でも、これだとミドルＰＵのトーンが無くなる！

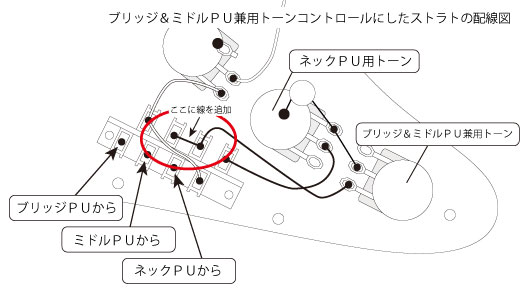

ミドルＰＵのトーンもやっぱり欲しい！って場合は、以下の図の様にすればブリッジＰＵとの共用になりますが、ミドルＰＵのトーンコントロールも出来る様になります。


この方法を活用すれば「ブリッジＰＵ＋ミドルＰＵのトーン」と「ネックＰＵのトーン」だけではなく、「ネックＰＵ＋ミドルＰＵのトーン」と「ブリッジＰＵのトーン」や「ブリッジＰＵ＋ネックＰＵのトーン」と「ミドルＰＵのトーン」などのバリエーションも楽しめますね〜

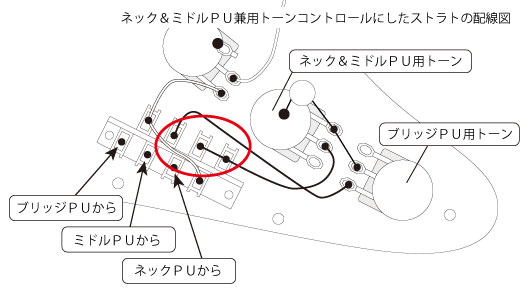

例えば、ネックＰＵ＋ミドルＰＵ兼用トーンにする場合の回路図はこんな感じです。

アイディア次第であなただけのオリジナルコントロールレイアウトが可能になるかも知れませんね（＾＿＾）

今回は、ストラトのトーンコントロールの配線プチカスタムのご紹介でした。

この記事を見て、「配線のカスタムって面白そうだな〜」って思ってくれたら、僕の言葉があなたに届いた、つまり僕の仕事は成功したってことなのでめちゃ嬉しいです。（＾＿＾）

今回、ご紹介しましたアイディアを組み込んだアッセンブリ販売中です。
＊ＳＴタイプ配線済みアッセンブリ/ＭＲ

今回は以上です。
ありがとうございました！
