お客さんから配線のカスタムを頂いたんですが、お客様のご希望は２つありまして、

１つは
「ネックピックアップ」と「ブリッジピックアップ」のタップスイッチでの切り替え

そして
「ネックピックアップ」と「ブリッジピックアップ」のパラレル接続／シリーズ接続の切り替え
でした。

前回は、「タップスイッチ」について書きましたので、ここでは「パラレル接続／シリーズ接続」の切り替え方法についてシェアしたいと思います（＾＿＾）

別のお客さんですが、最近のお問い合わせで「自分のギター（２ハム）に何か良い配線のカスタムはないかなー？」と言うのがありましたので、ここで紹介します「パラレル接続／シリーズ接続」切り替えなんていいかもーって言うお話をしたので、この機会に紹介して見ますねー（＾＿＾）

パラレル（並列）接続とシリーズ（直列）接続について・・・

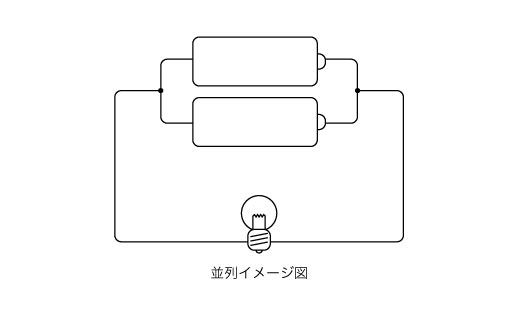

パラレル（並列）接続って言うのは、簡単に説明しますと

この図のように２つの電池（ギターの回路の場合はピックアップのコイル）が２つ横並びになっている回路のことです。

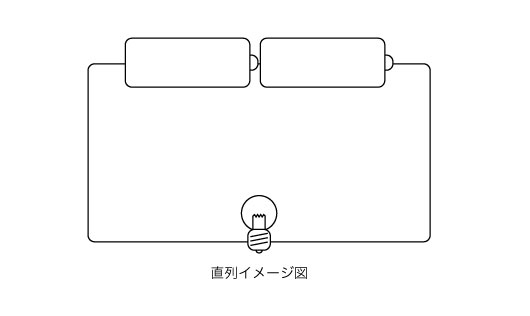

そして、シリーズ（直列）接続って言うのは、


この図のように２つの電池（コイル）が連続して並んだ回路のことです。

理科の時間に見たことあるなーって言う回路ですよねー（＾＿＾）

これらの図と同じ理屈の回路をギターの回路に流用しているって訳なんです。

一般的なギターの場合、各ピックアップは基本的に「パラレル（並列）」で接続されています。

パラレル（並列）とシリーズ（直列）は、それぞれにキャラクターを持っているんですが、簡単に言ってしまうと、パラレルは耳馴染みのある音と言うか、（ネックPU＋ブリッジPU）のミックス時の音です。

シリーズの音はどんなのかって言うと、パラレルに比べると力強い中・低音が出ると言えると思います。
パワー感はアップしますが、逆に言うと高音は弱くなります。

シリーズ／パラレルどちらも長所／短所がある！なので、切り替えて使いたいっ！！
そこで、この回路（S/P切り替えスイッチ）を使います。

コイル（ピックアップ）が２個と６P ON-ONのスイッチがあればこの回路が作れます。
つまりハムバッカーのピックアップが１個あれば、シリーズ／パラレルを切り替えて楽しむことが可能なんですよー。（ハムバッカーは、通常、２つのコイルをシリーズ接続で出力しています）

ここではスイッチを切り替えた時の信号の流れを確認してみます。

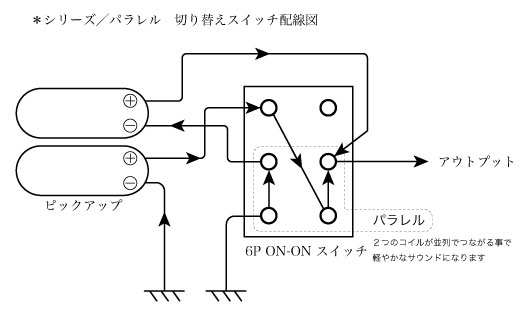

まずはパラレルの信号の流れ

各コイルにそれぞれ別の信号が流れています。

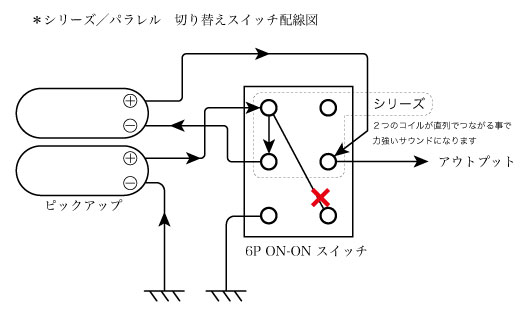

そして、シリーズ接続にスイッチを切り替えますと


２つのコイルを１つの信号が流れるようになります。

シングルコイルとシングルコイルを組み合わせることも可能ですし、ハムバッカーとハムバッカーを組み合わせても、この回路は可能です。
しかし、ハムバッカーは先ほども書きましたが、元々２つのコイルがシリーズ接続されていますので、ハムバッカー同士をシリーズすると、シリーズ＋シリーズのワイルドサウンドになるので、扱いがちょっと難しいかも（＾＿＾；

ま、でも音の良し悪しは、。好きか好きでないかってところもあるので、試してみる価値はあるかも知れませんねー。

そんな訳で、パラレル（並列）／シリーズ（直列）切替スイッチの回路をご紹介しました。
前回の「タップスイッチ」と今回の「パラレル／シリーズ切替スイッチ」を併用すれば、サウンドバリエーションが大幅にアップしますね！

今回の記事があなたのギターカスタム心に少しでも響いたら嬉しいです！

最後まで読んで頂いてありがとうございました（＾＿＾）
