| 今回は、お客さまから 「ミニハムバッカーが搭載されているギターに加工なしでP-90のピックアップは、取り付け出来ますか？」 と言う感じの問い合わせを頂きましたので、ピックアップの大きさの違いについて書いてみます。 ご質問のお答えとしましては、ミニハムバッカーとP-90のサイズは、互換がありませんので、そのままでは取り付けできません。 ミニハムが搭載されたレスポールデラックスと言うモデルがあるのですが、実は、このレスポールデラックスは、ピックアップ取り付け穴がP-90サイズになっています。
しかし、ミニハムの周りにエスカッション（ピックアップリング？）を装備し、P-90のサイズとの差を埋めるように取り付けされています。 こちらのページに紹介されているギターです。※Gibsonのページに飛びます。 家電などは、概ね互換のある規格のようなものがあるのですが、びっくりすることにギターには決まった規格みたいなのはほとんどの場合ありません。。
メーカーが違うから合わない／使えないと言うのなら分からないでもないのですが、同じメーカー内でも互換性がないものがあったりするので、困るんですよねー（＾＿＾； ま、それは置いておいて、、、 今回は、ピックアップの種類ごとのサイズの違いや互換性について検証？してみますね。 まずは、スタンダードな「ハムバッカー」
今回は、この「ハムバッカー」を基本に比べてみます。
次にレスポールスペシャルなどに搭載されている「P-90」
ファイヤバードなどに搭載されている「ミニハム」
近年、人気の高いグレッチのピックアップ「フィルタートロン」
そして、最後に「ジャズマスター」用のピックアップ
 の５種類を比べてみます。 では、早速、比べてみます。
最初は、ハムバッカーとP-90。
通常、ハムバッカーはエスカッションを使ってギターに取り付けすることが多いので、エスカッションの分を合わせて考えてみると、概ね同じくらいの大きさと言えるかも知れないですね。
ピックアップだけの大きさで考えると、少しP-90の方が縦が短いので、もしP-90の搭載されているギターにハムバッカーを取り付ける場合、取り付け穴の加工が必要になると考えられます。
続きまして、ハムバッカーとミニハムバッカー。
上の図では（線が重なってしまって）ちょっと分かりにくいですが、ミニと言うくらいですから、縦横共に小さくなってます。
ですので、例えば、ミニハム搭載のギターにハムバッカーを取り付ける場合、ギターへの加工が必要になりますね。
逆にハムバッカー搭載のギターにミニハムを取り付けるとなると、エスカッションでは穴が埋まらない恐れがありますので、大掛かりな加工が必要になるかも知れません。

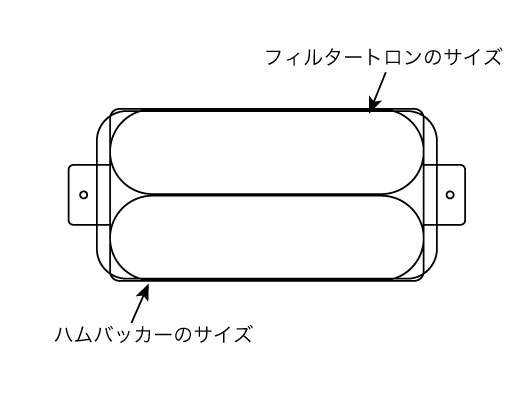

次は、ハムバッカーとフィルタートロン。
この２つは、ピックアップのコイル部分のサイズだけをみますと、比較的似ていますが、ギターへの取り付け方法（エスカッションマウントとダイレクトマウント）が異なりますので、やはり互換性はありません。。
ハムバッカーのギターからフィルタートロンに交換しようと思いますと、ザクリの加工は不要ですが、必要に応じて取り付け穴の底面へ板を追加するなど、なんらかの加工は必要。

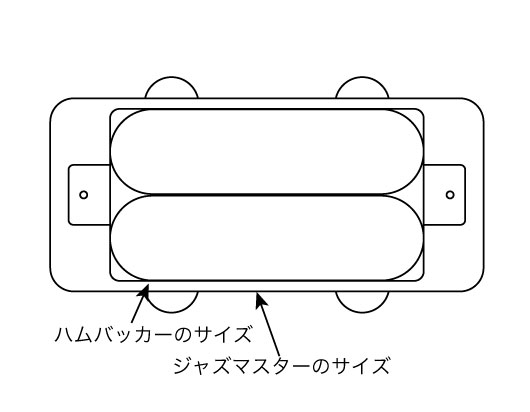

最後にハムバッカーとジャズマスター用のピックアップ。
図を見て頂けば一目瞭然ですが、ハムバッカーのギターにジャズマスターのピックアップを取り付けるには大幅な加工が必要になります。
ちなみに、逆パターンでジャズマスターにハムバッカーを取り付ける場合、穴の広さ？は問題ないように見えますが（隙間は空きますが）、実は、ピックアップの厚みに応じて、取り付け穴の加工が必要になる場合があります。
てな感じで、ひたすら比べて見ました。 今回もマニアックでしたねー（＾＿＾；
