＊ストラトでハムバッカーサウンドを出す回路（のスイッチ仕様）

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

ポップギターズの配線済みアッセンブリのストラト用のシリーズに「HSH仕様」ってのがあります。
このストラト用HSH仕様の配線済みアッセンブリは、ストラトのセンターピックアップをブレンダーポットを使って、（ネックＰＵ又はブリッジＰＵに）シリーズ（直列）で接続させて（ノーマルのストラトはパラレル（並列）接続）、通常のストラトでは出せない力強いサウンドを出せるようにできるスペシャルな回路です。
HSHの回路については以下のページでも紹介しております。

＊STタイプ配線済みアッセンブリ／HSH仕様のページ

このSTタイプ配線済みアッセンブリ／HSH仕様は「ブレンダーポット」を使って、ストラトのセンターピックアップの「シリーズ」「パラレル」を切り替えしているのですが、この切り替えを「スイッチ」を使ってできませんか？

と問い合わせを頂きました。

結論から申しますと、スイッチでも切り替えできます！！

と言うわけで、今回は、HSH仕様の切り替えをスイッチで行う場合の回路をシェアしたいと思います。

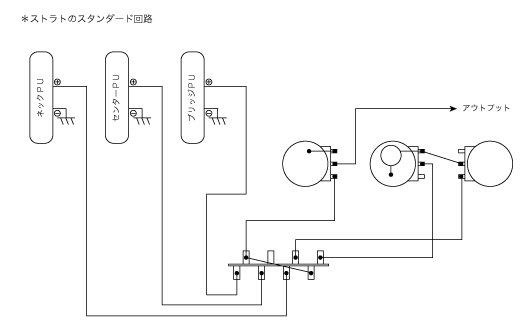

まず、スタンダードなストラトの回路ですが、、、

こうなってます。

各ピックアップが、並列に接続される回路ですが、ここにスイッチ（6P ON-ONなど）を追加して、センターＰＵの接続を「パラレル（並列）」と「シリーズ（直列）」に切り替えできるようにします。

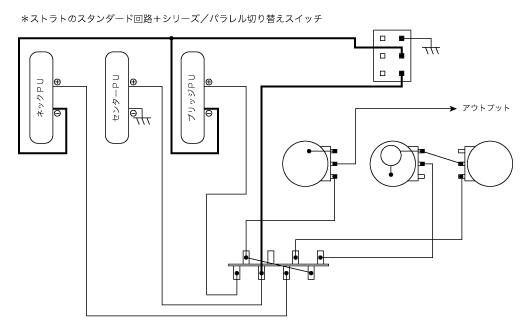

それがこちら。。


上の図の太線の部分が、スタンダードな回路との違う部分です。

要するにネックＰＵとブリッジＰＵのコールド線を追加するスイッチ（図の右上）に接続し、スイッチ部分でアースに落とすか、セレクタースイッチのセンターＰＵに接続するかを切り替えると言うわけです。

こうすることで、スイッチ切り替え前は、スタンダードなストラトのコントロール。
スイッチ切り替え後は、センターＰＵをシリーズで接続した通常のストラトでは出すことの出来なかったサウンドが出せるようになるんですよー。

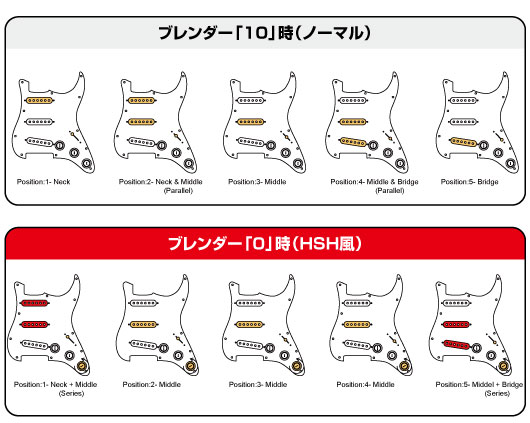

一応、コントロールの相関図を追加しておきます。
上の図は、ブレンダーポットの場合のコントロール図ですが、スイッチの場合もコントロールは、ほぼ同じです。
ただブレンダーポットと違って「オン」か「オフ」の切り替えのみとなってます。

ちなみに、こちらのページをみてお問い合わせ頂いたみたいです。

＊見た目はストラトそのまま！でもちょっと太くてヘビーなサウンド出してみたくないですか〜？のページ

今回もマニアックでしたねー（＾＿＾；
最後までご覧頂いてありがとうございました。
