*ハムバッカー活用法 その1

今回は、スイッチを使ったハムバッカーの活用法をご紹介します。(^_^)

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

ハムバッカーは、2つのコイルを組み合わせたものですが、接続の方法を変えたり1つのコイルだけを使ったりすることで、キャラクターを変えることが出来るんです。

ここでは、6P on-on-onのミニトグルを使って切り替える方法をシェアしたいと思います。

6P on-on-onのスイッチはこちらのページで販売中!

6P on-on-onのミニトグルスイッチと言うのは、スイッチ裏面の端子が6個ありまして、スイッチを切り替えることで接点を3パターンに切り替えることが出来るタイプです。

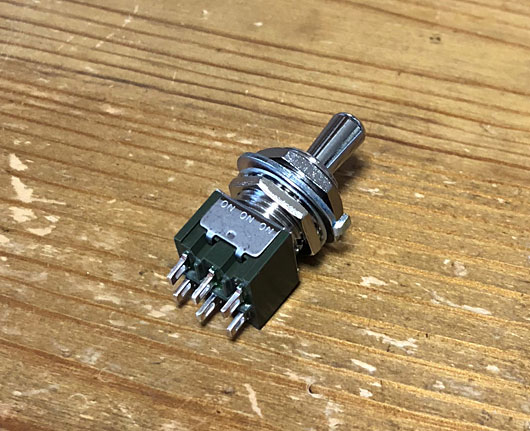

6p on-on-on横

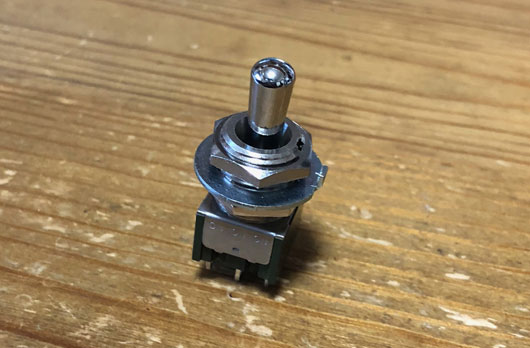

6P on-on-on正面
6p on-on-on端子

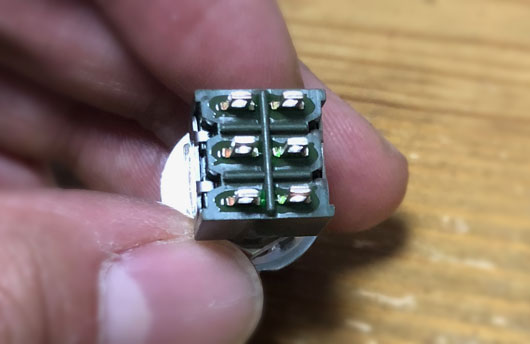

スイッチの裏面にはこのように端子が並んでいます。
6p on-on-on dia

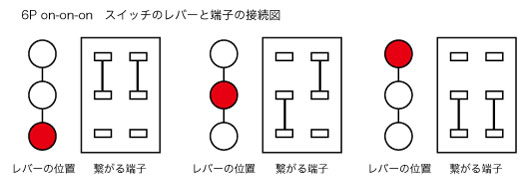

6P on-on-onのスイッチの接点とレバーの関係は上の図のようになってます。

これを・・・
シリーズ/タップ/パラレル切り替えて接続方法

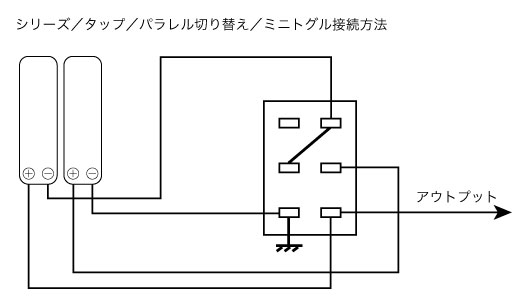

上の図のように接続します。

こう接続することで、ハムバッカーの2つのコイルをシリーズ/パラレル、そして、片方のコイルだけを使うタップの切り替えを行うことが可能になります!!
シリーズ/タップ/パラレル切り替え

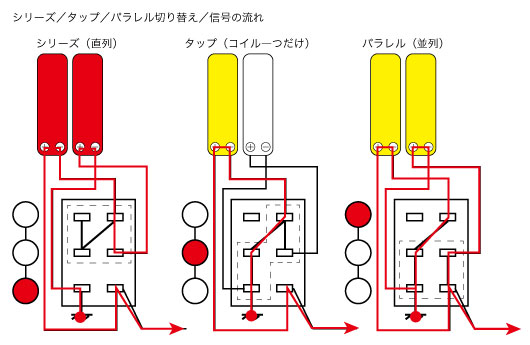

ちょっとややこしいので飛ばしてもらってもいいのですが、スイッチを切り替えると信号がどう流れるのか図示してみました。※ピックアップからの配線のスイッチへの接続を変えることで、タップのコイルをもう一方(図の右側)に変えることも可能です。
トグルスイッチ増設レスポール
↑このスイッチの設置を特注頂きましたのでお客様のレスポールに設置しましたー(^_^)の図

シリーズ接続は、いわゆるハムバッカーの中低音の力強いサウンド、タップした時は、シングルコイルのサウンド、そして、パラレル接続は、シングルコイルが2つ同時になっている爽やかな?サウンドになりますw

スイッチを一つ追加するだけで、元々のサウンドにプラス2つのバリエーションを増やすことが出来る配線カスタムでした。

あ、念のため書いておきますと、この配線カスタムを行うには、ピックアップからの配線が4本(+アース線)出ているものでないと出来ませんので、ご注意下さい。

今回は以上です!
