＊３シングルギターをハムバッカー風なピックアップの組み合わせにするスペシャル配線カスタム事例ご紹介

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

ご依頼頂きましたギターは、以下のページにあるゼマティスのギターのコピーモデル。。

＊ゼマティスギターのページ
http://www.zemaitis-guitars.jp/superior/custom_shop/cs22su_3s_bp_dia.html

上記ページのゼマティスのコントロールは、切り替えスイッチで、パラレル接続とシリーズ接続が切り替えできるスペシャルな仕様になっています。
ご依頼頂きましたギターは、お預かりした時点では、改造が施されておりまして、オリジナルの状態でなかったので、上記ページの仕様にしたいとのことでした。

ご希望のゼマティスのコントロールは以下の通りです。

要するにストラトキャスターと同じコントロールですが、そこにミニトグルを使った切り替えスイッチが追加で設置されているんですねー。
その切り替えスイッチを切り替えますと・・・

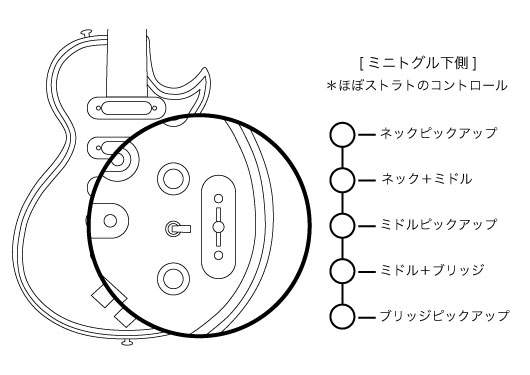

切り替えスイッチのレバーが下側の場合、ストラトキャスターと同じコントロール。
そして・・・

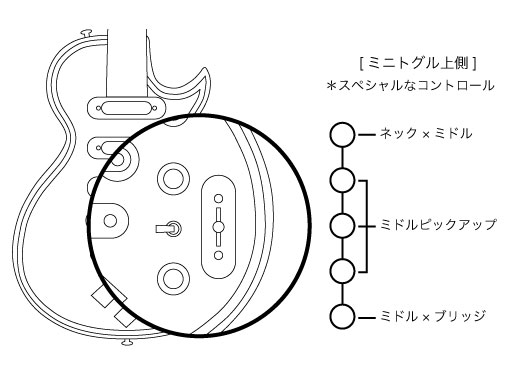

この回路は、ポップギターズの配線済みアッセンブリのストラト用ＨＳＨ仕様の回路とほぼ同じ回路になってまして、ST用の回路では「ブレンダーボリューム」でパラレル／シリーズを切り替えますが、今回の場合は「ミニトグルスイッチ」で切り替える様になってるんですねー。

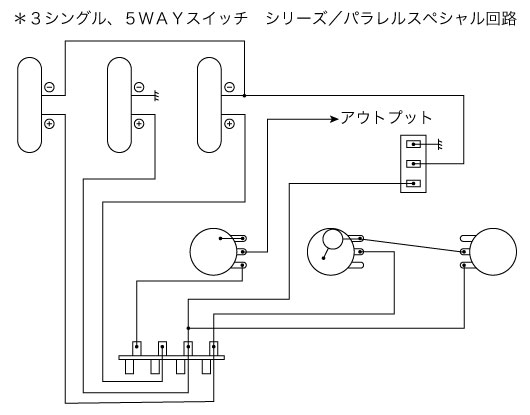

で、回路図はこうなります。

そして、この回路を実際にお預かりしたギターに組み込んでお届けしましたー。
まだご感想は頂いていませんが、気に入っていただけたら嬉しいなーと思ってます（＾＿＾）

＊上記回路を実際に組み込んだ図

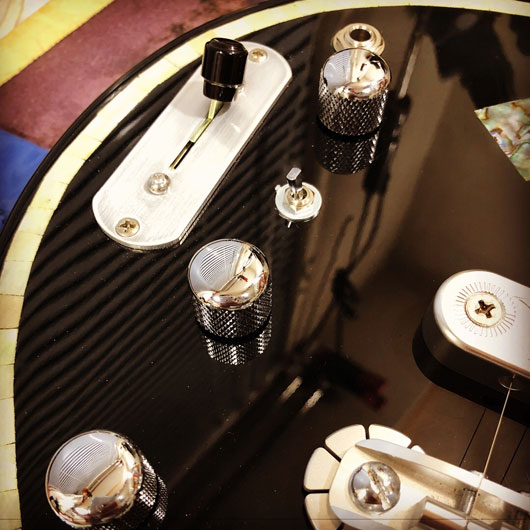

ミニトグルは特別にレバーの短めのもの使いました。
シリーズ接続の音は、パラレルの音に比べますと、力強く、出力も大きくなるので、ここぞという時に役に立つかもしれませんよー。

と言うことで、今回もプライベートな回路の制作事例のご紹介でした。

あなただけのスペシャルなギター作りの為に、ポップギターズがお役に立てるかも知れませんので、お気軽にご相談くださいねー（＾＿＾）

ご覧頂きましてありがとうございました！
