＊１芯のハムバッカーを４芯にする

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

そこで、今回は１芯の配線のハムバッカーを４芯の配線にする「オペ」をやって見たいと思います（＾＿＾）

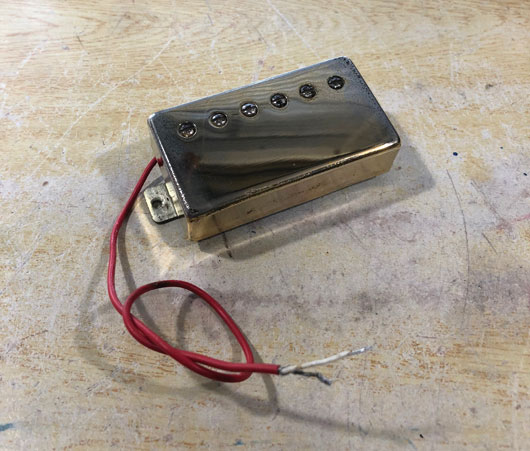

今回「オペ」を行うピックアップはこちらです。

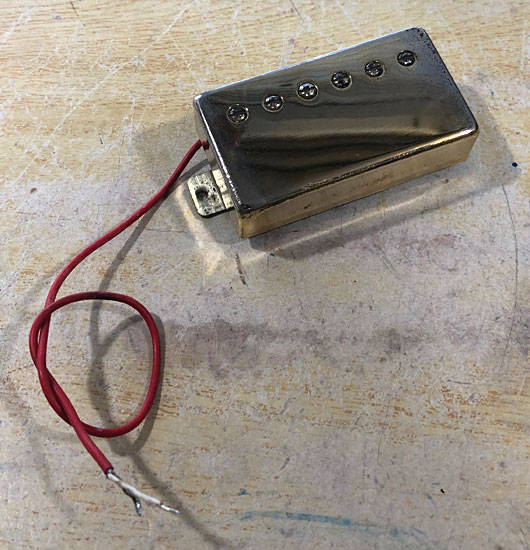

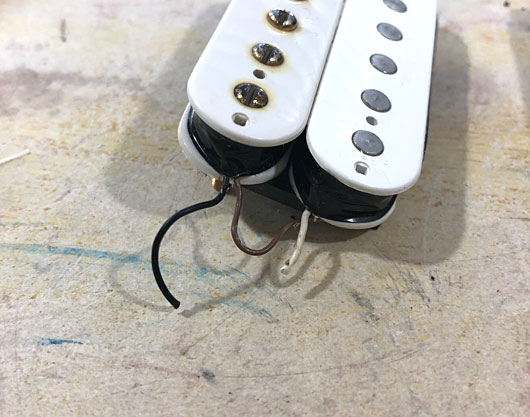

ピックアップから出ている配線は・・・

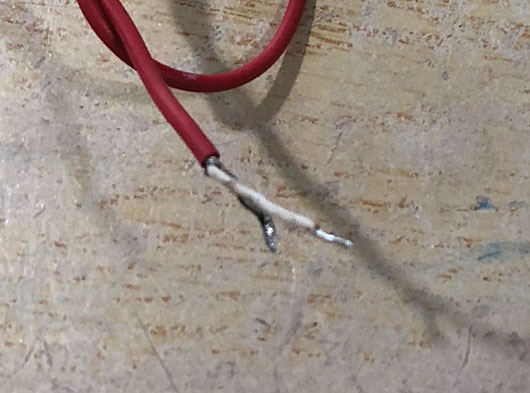

上の画像のようにホット線とコールド線の２本だけ。

このようにピックアップから出ている配線が「ホット」と「コールド」しかない場合、各コイルから出ている根元の部分の配線を分ける改造（オペ）をする事で色々な接続を楽しめるようになるんですよー

しかし！この改造は、重大なトラブルを引き起こす可能性がありますので、誰にでもおすすめ出来るものではありません！！
ピックアップのコイルに使われているワイヤーケーブルは、非常に細く、ちょっとした事で切れてしまう恐れがあります。
ですので、個人では出来ればやらないでくださいね（＾＿＾；

とか言いながら続けますが・・・w

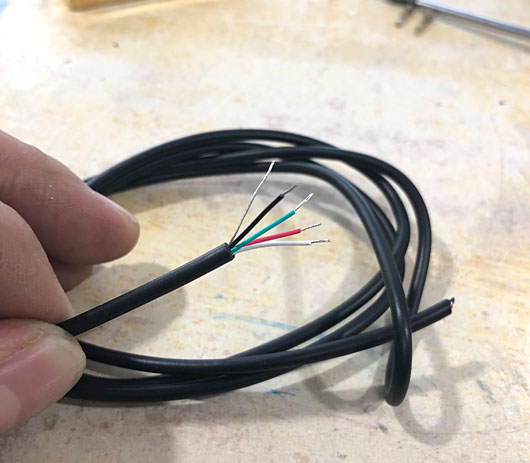

今回は、この１芯の配線を４芯の配線にするためにこれ↓を使います。

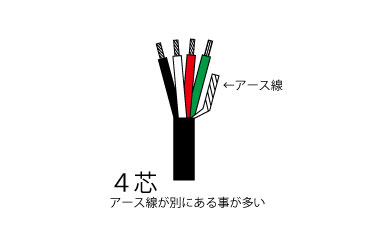

このように４本の配線とアース線が１本にまとまったワイヤーが単体であるんです。

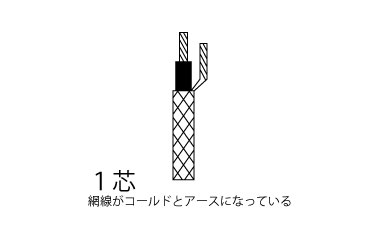

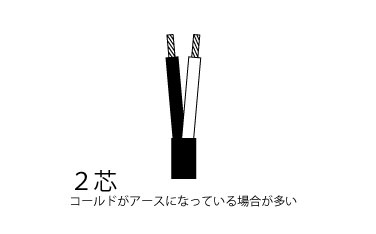

この４本が１本になった配線を以下の図のように接続する事で１芯だったハムバッカーが４芯に生まれ変わります。

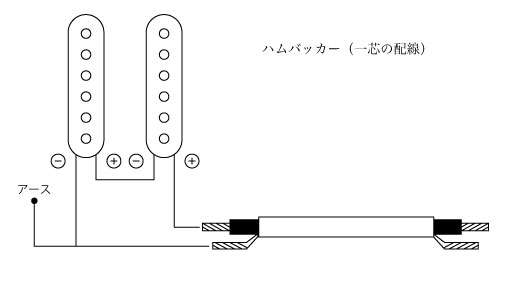

元々は↑こんな感じ・・・これを

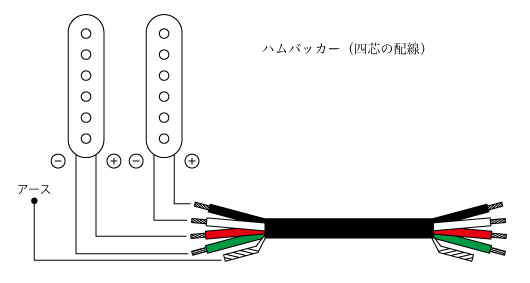

４本の配線を上の図のように接続するわけです。

ま、これだけの事なんですが、先ほども書きましたようにピックアップのコイルに使われているワイヤーケーブルは非常に繊細ですので、慎重な作業が必要になるんです。
万が一、このワイヤーケーブルが切れてしまうと！最悪の場合、再起不能になる恐れがありますので。。

今回は、実際に１芯のハムバッカーを４芯にして見ました。

このハムバッカー（１芯）を４芯にします。

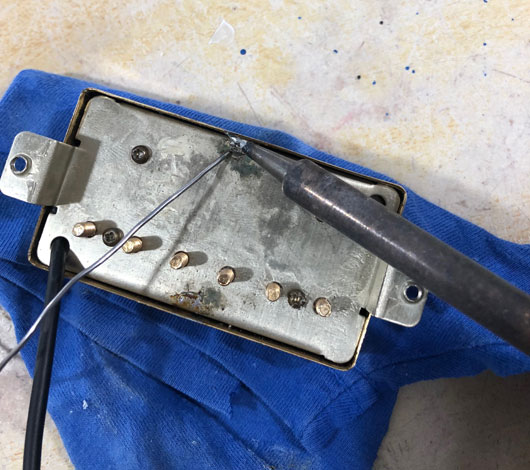

まずは、ピックアップカバーを外すために、固定している両サイドのハンダを除去。

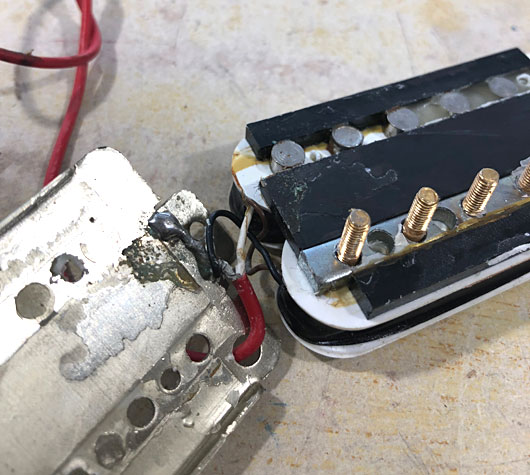

カバーを外した図

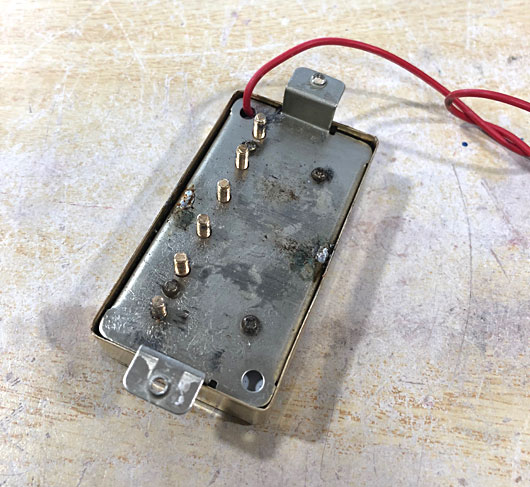

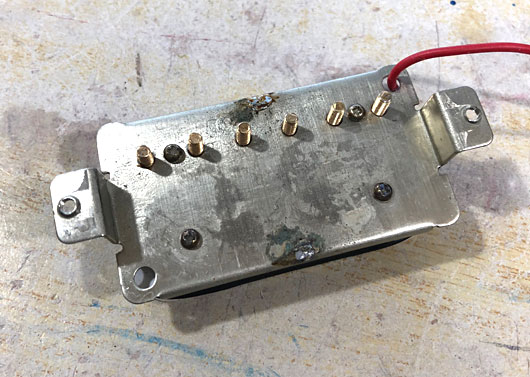

ピックアップ裏面にある４ヶ所のネジが、ボビン（コイルを巻いている部分）を固定しているネジです。

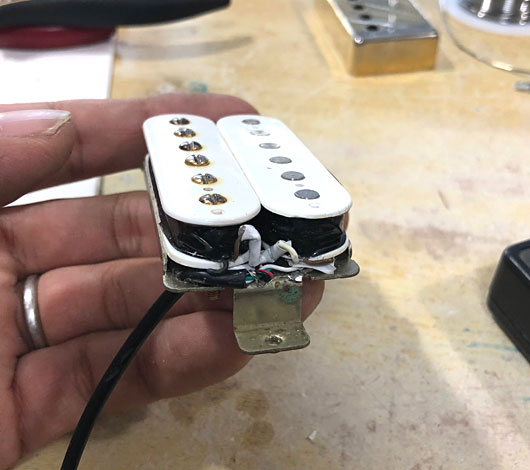

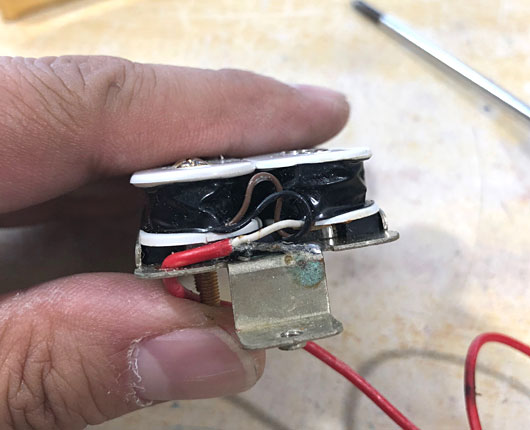

カバーを外したハムバッカーの側面、コイルから出ている細い線を分ける作業を行うわけです。

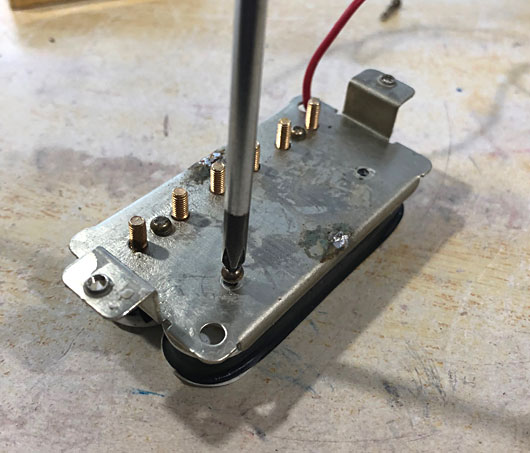

ボビンを固定しているネジを外します。

４ヶ所のネジを外すとボビンとプレートが外れます。

プレート部分にはアース線が接続されていますので、これも取り外します。

プレートからコイルを外しました。

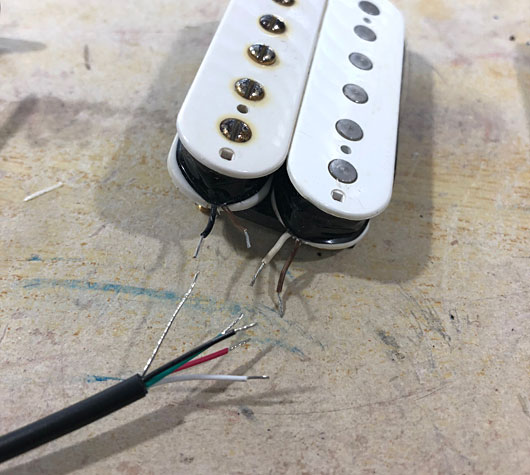

コイルとコイルを繋いでいる配線をカットし、４芯の配線の各線に接続します。
今回は、ダンカンと同じ配列で接続しました。
ブラック：コイル１＋
ホワイト：コイル１−
レッド：コイル２＋
グリーン：コイル２−

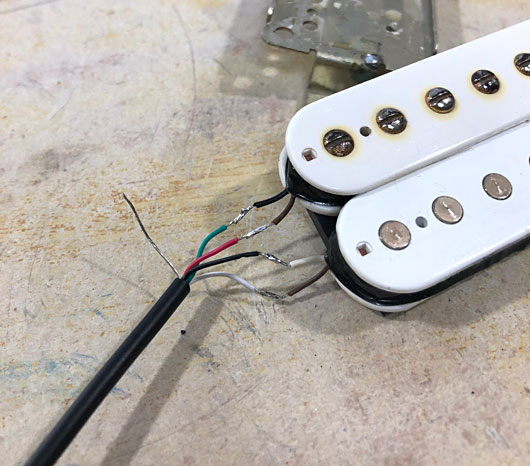

こんな感じ

接続部分を絶縁し、アース線はプレートに接続し、ボビンとプレートを固定します。

カバーをハンダで固定。

作業完了。

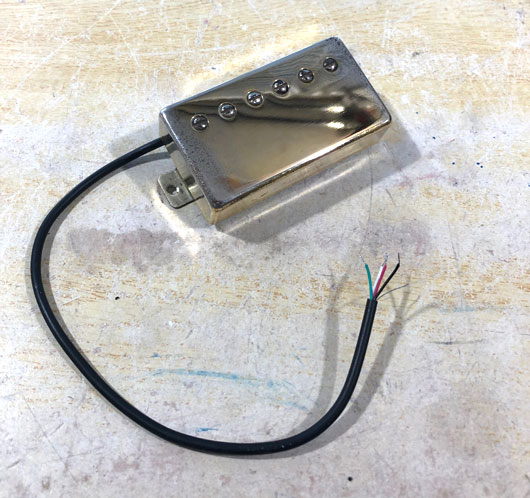

４芯のハムバッカーに生まれ変わりました（＾＿＾）

と言う事で、今回は以上です。

ご覧頂きましてありがとうございました！
