*ほとんどJ・ペイジ!「LPタイプ(2ハム)ギターにコイルタップ&シリーズ/パラレル切替えスイッチを追加!」に、更にっ!各ピックアップ同士のシリーズ/パラレル切替スイッチ追加!!

今回は、前にご紹介した「LPタイプギターに色々な切替スイッチを追加するカスタム」に更に「シリーズ/パラレル切替スイッチ」を追加する方法をシェアしたいと思います(^_^)

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

前にLPタイプ(2H)のギターをコイルタップ&シリーズ/パラレル切替など、あれこれ音色を変えられる配線カスタムをシェアしましたが・・・

今回は、更に機能を追加して、ほとんどJ・ペイジさんのシグネイチャーのLPみたいにしてしまおう!と言う配線カスタムのご紹介です。

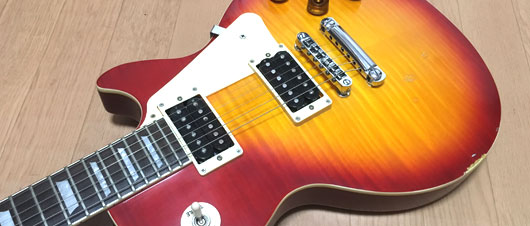

LPタイプのギター
前にご紹介しました「コイルタップ」「シリーズ/パラレル切替」機能だけでもかなりサウンドバリエーションが多くなるのですが、

今回は、ネックピックアップとブリッジピックアップの「シリーズ/パラレル切替」

を追加してみたいと思います。

この各ピックアップの「シリーズ/パラレル切替」機能を追加すると、ネックピックアップとブリッジピックアップのシリーズ接続と言う「オーバードーズ(薬の過剰摂取!?)」サウンドを出す事が可能になります!
他にも各ピックアップをコイルタップして、シリーズ接続する事も可能。
どちらかのピックアップだけをタップして、どちらかをパラレルにして・・・とか、どちらかはシリーズで、どちらかはパラレル・・・などなど、もはやそのサウンドは未体験ゾーン。

一体ピックアップの組み合わせは、何通りになるんでしょうか??
元々は、トグルスイッチの切替で3通りしかバリエーションしかなかったのに、かなりサウンドバリエーションになりますね!!

では、この度、追加する「シリーズ/パラレル切替」スイッチの作り方です。
シリーズ/パラレルの切替は「6P ON-ON」のスイッチがあれば実現可能です。
接続方法は以下の図の通りです。
シリーズ/パラレル切替スイッチ

この切替スイッチを前にシェアしました、以下の図に追加しますと・・・

↑これが前にシェアした「コイルタップ」&「シリーズ/パラレル切替」配線図
こうなります。。

このスイッチを追加するとミックス時に各ピックアップの「シリーズ/パラレル切替」が出来る様になります。
前回の「コイルタップ」&「シリーズ/パラレル切替」を追加した時点で、21通り(のハズ)のサウンドバリエーションが得られるのですが、今回の各ピックアップの「シリーズ/パラレル切替」のスイッチをを追加すると、その倍の42通り(のハズ!?計算合ってますかね??)のサウンドバリエーションになります!!

ただ、この配線カスタムを組み込むには、4つのポットをスイッチポットにした上に、更にミニトグルなどのスイッチ追加が必要になります。(楽器への穴あけ加工が必要になると思います。)
さらに配線があっち行ったり、こっち行ったりで、超〜複雑(^_^;

J・ペイジさんのシグネイチャーギターには、ここに更に「フェイズ切替え」スイッチがついているとの事。。
ま、これもスイッチを追加すれば、組み込み可能です。

もし、この配線や効果には興味あるけど、自分でやる気が起こらないwって場合は、ポップギターズが組み込み承りますので(有料)、お気軽にご用命下さいませ。
LPタイプギター

今回はここまでです(^_^)
最後まで読んで頂いてありがとうございました!
