＊「ストラトのブリッジＰＵ単体の音は使わない」回路

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

「ブリッジピックアップ単体の音は、使わないので（その他のピックアップの組み合わせは普通に使う）セレクタースイッチをブリッジ側にした時に『ブリッジピックアップ＋ネックピックアップ』の組み合わせになるように出来ませんか？」

とご相談を頂きました。

当店の配線済みアッセンブリでブレンダーボリュームを使ってネックピックアップとブリッジピックアップをブレンドして使えるモデル（STタイプ配線済みアッセンブリ/T-SOUND）があるのですが、ブレンダーボリュームで調整するのではなく、スイッチの切替えだけで、ブリッジＰＵ＋ネックＰＵの組み合わせにしたいとの事でしたので、特別な回路を考えてみました。

通常ストラトに使われている５ＷＡＹのスイッチですと、希望通りの回路が作れそうにありませんので、今回はOAKのスーパースイッチと言う４回路５接点の特別なスイッチを使ってスペシャル回路を実現したいと思います（＾＿＾）

↑これがOAKスーパースイッチ

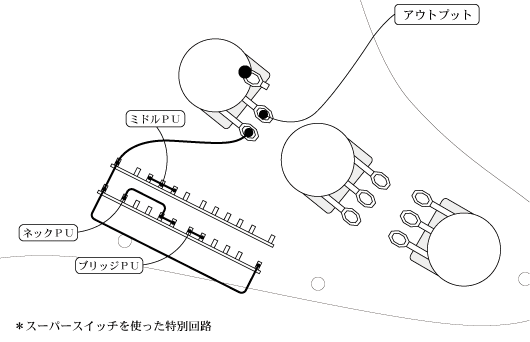

で、↑これがその回路です。

この回路ですと、ピックアップの組み合わせは以下の図のようになります。

これで、ご希望通り、スイッチをブリッジ側にしたら自動的に『ネックピックアップ＋ブリッジピックアップ』音が出力される回路が出来ました！

この回路で使っておりますOAKスーパースイッチは以下のページで販売中！
＊ＯＡＫスーパースイッチのページ

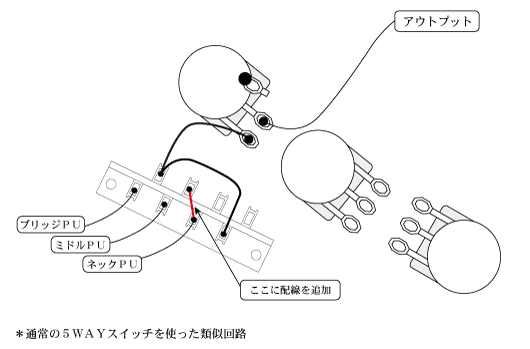

ちなみに通常の５ＷＡＹのスイッチでご希望に近い回路を作ろうと思いますとこんな感じかなー？？

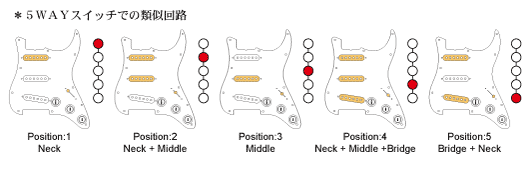

上の図の様に配線すると、スイッチをブリッジピックアップ側にした時にネックピックアップとブリッジピックアップが同時に出力されます。
が、副作用としまして、ブリッジピックアップとミドルピックアップのハーフトーンが出せず、ネック、ミドル、ブリッジ、全てのピックアップが出力される事になります。

ま、これはこれで悪くないと思いますが、今回のご希望には沿わなかったと言う訳ですねー。

と言う感じで、お客様からのご相談をシェアさせて頂きました。

あなたもギターのカスタムでこんなの出来るかなー？って疑問があればお気軽にご相談下さい！

いつでもお待ちしておりますよー（＾＿＾）

最後まで読んで頂いてありがとうございました（＾＿＾）
