「T-SOUND」回路と「HSH」回路の特徴を解説致しますと・・・

「T-SOUND」は、通常のストラトでは出す事が出来ない

「ネックピックアップとブリッジピックアップのミックス音（パラレル）」

つまりテレキャスター風の音が出せる様になる回路です。
このネックピックアップとブリッジピックアップのミックス音が使いやすくていい音なんですよね〜（＾＿＾）

ちなみにT-SOUNDの回路図はこんな感じ。

※図は見やすくする為にアースに落とすコールド線は割愛しています。

次に、「HSH」ですが、こちらも、通常のストラトでは出す事が出来ない

「ネックピックアップとミドルピックアップのシリーズ接続の音、そして、ブリッジピックアップとミドルピックアップのシリーズ接続の音」

が出せる様になる回路です。
このシリーズ接続の音は、シングルコイル１つで出す音よりも力強く、太めの音が出せるようになるんですよ。

この回路を使うと、ストラトの枠を超えた幅広いプレイへの可能性が開けるのかも知れない！って訳なんです。

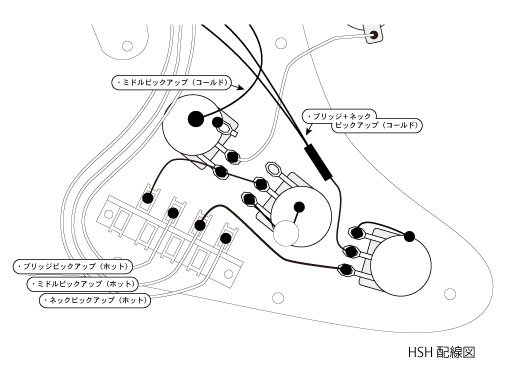

で、「HSH」の回路図はこんな感じ。

そして、ここからが問い合わせ頂いた本題なんですが、この２つの回路は、合体させる事が可能なんです！！

しかし、２つの回路を切り替えるには、当然、２つの切替えスイッチに当たるものが必要になります。

ミニスイッチなどを追加したり、スイッチポットを使ったり、方法はいくつかあると思いますが、今回は、スイッチポットを１つ追加して、マスターボリューム、マスタートーン、T-SOUNDの切替えスイッチ、そして、HSH用のブレンダーと言うコントロールにしてみたいと思います。

スイッチポットなどは、コチラで販売中です。

「T-SOUND」と「HSH」が合体する事で、ストラトなのにテレキャスター風の音や、よりパワフルでヘビーなハムバッカー風の音まで出せる様になる、超守備範囲の広いストラトになると言う訳なんですね〜

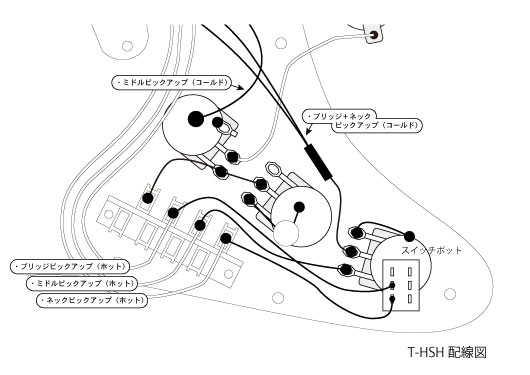

で、回路図はこんな感じです。

通常のストラトでミドルピックアップのトーンコントロールにあたるポットをスイッチポットに変更して、回路を切り替えます。

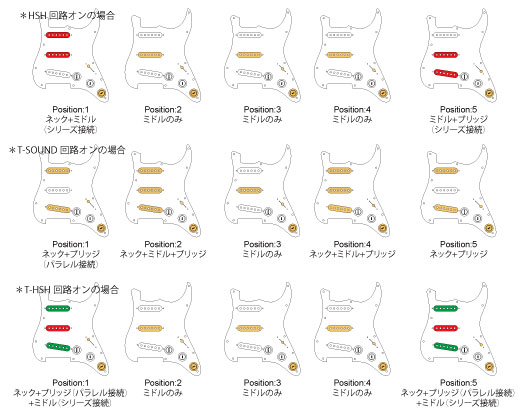

ちょっと複雑な回路ですが、この回路にしますと、以下の図のようなサウンドが楽しめるようになるんです！


「T-SOUND」と「HSH」どちらもオフの場合は、通常のストラトとほぼ同じコントロール（トーンはマスタートーン）です。

そして、ブレンダーを絞っていきますと、上の図の上段のような組み合わせになります。
ポジションが「１」または「５」の時にシリーズ接続の力強いサウンドが得られます。

次にブレンダーではなく、スイッチポットをオンにしますと、上の図の中段のような組み合わせになります。
この時は、テレキャスター風のサウンドや、３つのピックアップ全ての音を出す「ストラト全力モード」の音も使えますw
まさにストラトフル活用って感じですね（＾＿＾）

最後に両方の機能をオンにしますと、上の図の下段の様になります。
この時も３つのピックアップをフルで出力する「ストラト全力モード」が使えますが、ミドルピックアップがシリーズ接続される「パワー」モードですw

とにかく、ストラトの隠れたサウンドが次々と登場するスペシャルな回路ですが、スペシャルな故に操作が若干複雑かも知れないですね。。

ストラトの可能性をもっと追求したいってあなたにおすすめなスペシャルな回路かも知れませんね〜

この記事を見て、「配線のカスタムって面白そうだな〜」って思ってくれたら、僕の言葉があなたに届いた、つまり僕の仕事は成功したってことなのでめちゃ嬉しいです。（＾＿＾）
