＊ＬＰタイプ（２ハム）ギターのコイルタップ

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

・・・でも、時々、暑苦しいと思う時がある。。

いつも力強いサウンドを出してくれるハムバッカー。
ありがとう！
君はとても頼りになる・・・でも、たまには力を抜いてもいいんだよ。

ってワケで、今回は、ハムバッカーのコイルタップの方法をシェアしたいと思います。

※コイルタップって言うのは、正確にはコイルスプリットと言って、ハムバッカーの２つのコイル（ハムバッカーは２つのコイルで出来ています）のうち１つだけを使って音を出す方法の事です。

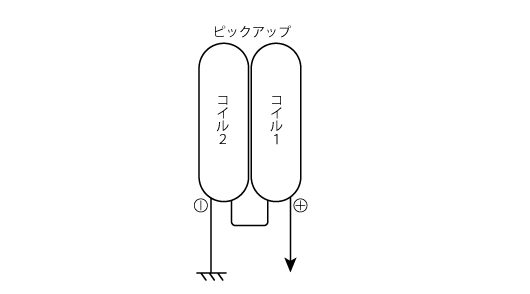

基本的にハムバッカーは図の様な仕組みになっています。

メタルカバーなどで表面が覆われているものなどもありますが、ハムバッカーは基本的に２つのコイル（コイル１とコイル２）が図のように直列（シリーズ）に接続されています。

簡単に言いますと、これのコイル１（またはコイル２）だけを使うのがコイルタップです。

では、実際にどうすればいいのかと言いますと・・・

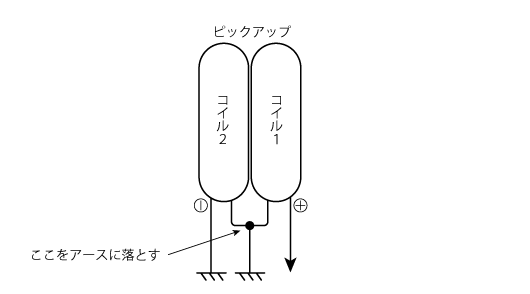

例えば、コイル１だけの音を出す場合、上の図の様にコイル１とコイル２を繋いでいる部分をアースに落とします。

するとコイル２は入り口も出口もアースに繋がっている状態になり、無効となります。
結果、コイル１だけが有効になると言う訳なんです。

で、このコイル１とコイル２を繋いでいる部分をアースに落とすための切替えスイッチ（コイルタップスイッチ）は６ＰＯＮ−ＯＮのミニトグルスイッチなどで作る事が出来ます。

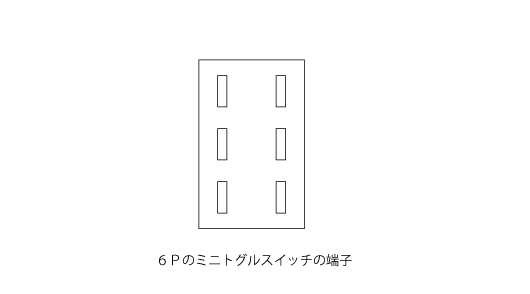

６ＰＯＮ−ＯＮのスイッチの端子はこんな（上の図）感じ

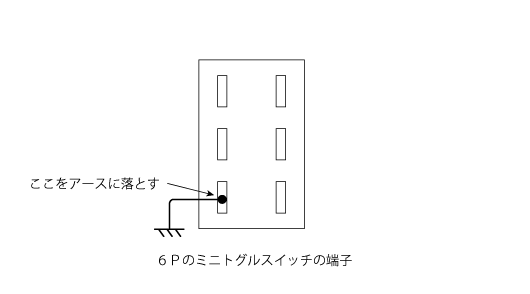

この端子のひとつをアースに繋ぎます。

このように準備したスイッチに

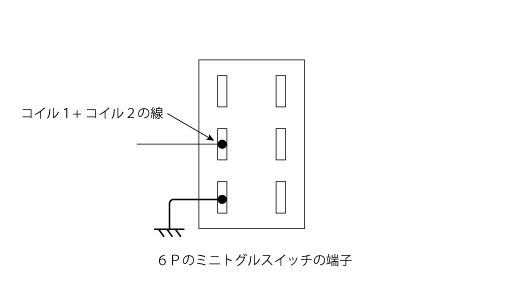

上の図の端子にコイル１とコイル２の繋がっている線を接続します。
これでコイルタップスイッチ完成です。

６ＰＯＮ−ＯＮのスイッチ１個でネックピックアップとブリッジピックアップ２つのピックアップを同時にコイルタップが可能です。

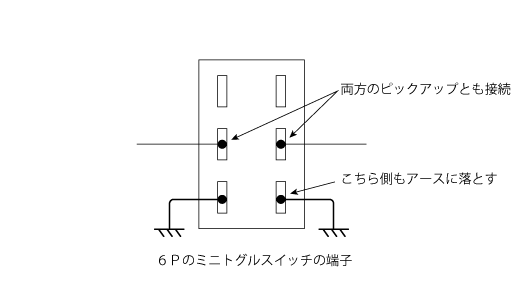

以下の図のように右側と左側で同じ様に配線します。

このコイルタップスイッチを使うと、ハムバッカーのコイルを２つとも使ったり、１つだけ使ったりの切替えが出来る様になるんです。
スイッチの動きを見てみますと・・・

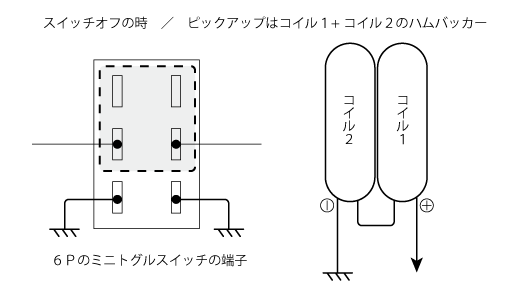

上の図の様にスイッチがオフの時は、コイル１とコイル２が繋がっています。

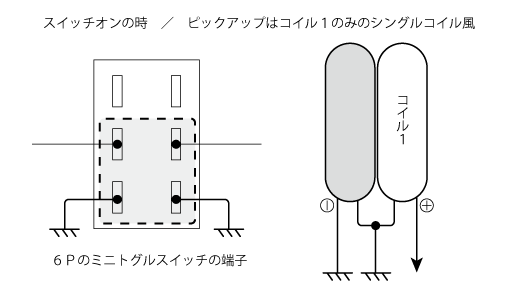

スイッチがオンの時には、コイル１だけが有効になると言う訳なんです。

※ハムバッカーのコイルタップは、ピックアップから出ている配線が、４本（アース線も含めると５本）出ている必要があります。
ピックアップによっては、線が１本とその回りに網線になっているものや、線が２本だけのものなどがあります。
そのようなピックアップの場合、ピックアップ自体の改造が必要になりますので、ご注意下さい。

コイルタップしたサウンドは、いわゆるシングルコイルの音に近いので軽快なカッティングや抜けの良い高音域など、ギターを持ち変える事無く、ハムバッカーとはひと味違う音が楽しめると思いますよ。

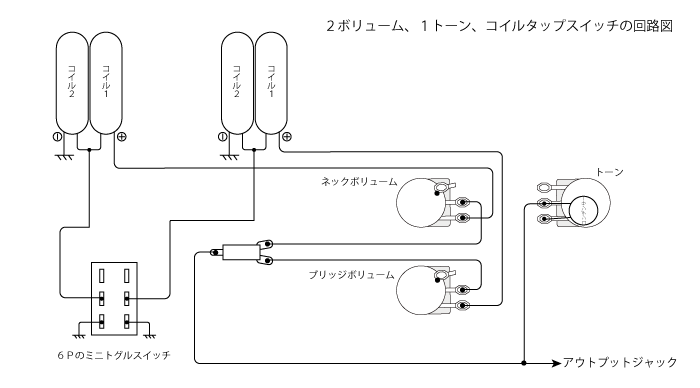

ＬＰタイプのギターを２ボリューム、１マスタートーン、１コイルタップスイッチにする場合の配線図はこんな感じになります。

この記事を見て、あなたが「ギターのカスタムって面白そうだな〜」って興味を持ってもらえたら、嬉しいです〜（＾＿＾）

今回は以上です。
ありがとうございました！

あなたのご希望やギターに合わせたアッセンブリもお作りします。
気になる方はお気軽にお問い合わせ下さい（＾＿＾）
→問い合わせフォーム

配線済みアッセンブリ紹介のページはコチラです。
