＊Jimi Hendrix Wiring mid 60’s by B.Lawrence

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

伝説のピックアップデザイナーで生涯ギタリストだったビルローレンスが自身のホームページでいくつかの配線方法をシェアしてくれているのですが、その中の一つ「Jimi Hendrix wiring mid 60’s」をご紹介したいと思います。

ジミヘンと言えば、代表的に使っているギターはやはりストラトですよね。
で、この「Jimi Hendrix wiring mid 60’s」もストラト用にデザインされた回路です。

では、この「Jimi Hendrix wiring mid 60’s」の特徴を書いてみます。
ます、ピックアップセレクタースイッチが、テレキャスターに使われている「３ＷＡＹ」です。
コントロールは、マスターボリューム、マスタートーン、そしてセンターピックアップのブレンダーボリュームとなっています。

え？？ストラトなのに３ＷＡＹスイッチ？センターピックアップのブレンダー？？

って感じなんですが、簡単に言いますと、この回路は、テレキャスタータイプのコントロールを基本にして、センターピックアップをブレンド出来るボリュームを加える事で、ストラトの特徴的なサウンドもフォローし、更に３つのピックアップを同時に出力する事も出来るようになっているんですねー。

ポップギターズでも、ストラト用のアッセンブリでテレキャスター風サウンドが出せるモデルがありますが（ストラト+テレキャスサウンド）、この回路は逆の発想と言うか、テレキャスターにストラトをプラスした感じなのかも知れないですね〜。

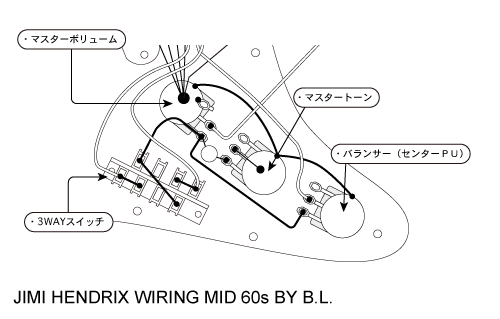

各部の配線方法は以下の図のようになってます。


３ＷＡＹのスイッチを使ってテレキャス風のサウンドをストラトで再現してます。
そして、本来（ネックとセンターピックアップ用）に２つあるトーンをマスタートーンにまとめて、余ったボリュームをセンターピックアップのブレンダーにしてムダ無く、余計な追加もなく、ストラトの性能を１００％使える回路になっています。

各部のコントロールは以下の図の通りです

どう言ういきさつでこの回路を考えたのかは分かりませんが、テレキャスターから進化したはずのストラトをあえてテレキャスター風に配線して、テレキャス＋ストラト的な発想で作られたと考えると、テレキャスターの「ネックＰＵ＋ブリッジＰＵ」のサウンドは、昔から（もちろん今も！）好まれていたのかも知れませんね〜

ビルローレンス直筆の回路図が「Wilde USA（ビルローレンスのブランド）」のホームページでも紹介されています。
なんと言ってもビル本人の直筆ですので、見るだけでも価値があるかも知れませんよ〜（＾＿＾）

ホームページ→wiring & tech infoと進むと見られます。

最後に別次元級のジミヘン動画つけておきますw

今回はここまでです。
ありがとうございました〜
