＊ストラトにテレキャスサウンドをプラス！＊ |
| 配線済みアッセンブリの中でも人気の高い「STタイプ配線済みアッセンブリ/T-SOUND」ですが、そのT-SOUNDをミニトグルスイッチを追加して再現する配線方法をシェアしたいと思います（＾＿＾） ギター・ベース用パーツのポップギターズはコチラです。 |

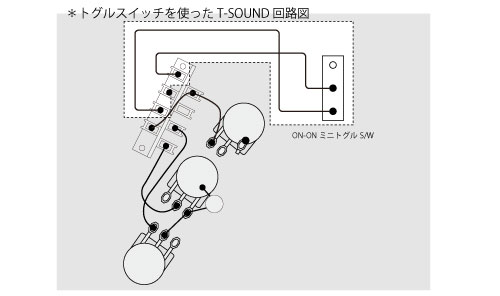

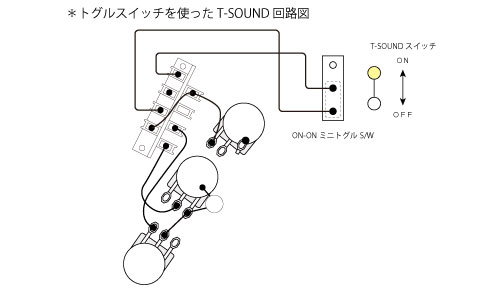

| 基本的な配線は通常のストラトと同じです。 基本的な１ボリューム／２トーンのストラトの配線は下の図のようになっています。  そこに下の図のように（ON-ONの）トグルスイッチを使って新たに回路を追加します。※トグルスイッチは、３PのON-ONのものがあれば事足ります。 G&LのS-500にもこのタイプのスイッチが採用されているんですよ（＾＿＾）  このT-SOUND用のスイッチを取り付ける事で 「ネックＰＵ＋ブリッジＰＵ」のテレキャスター風サウンド が瞬時に出せるようになります。 スイッチがオフの時は、T-SOUNDの回路が繋がっていないので、通常のストラトのコントロール。（下図参照） スイッチがオンの時は、T-SOUNDの回路が繋がってネックＰＵとブリッジＰＵが同時に出力されるようになります。（下図参照） T-SOUND回路は、トグルスイッチを追加する際にピックガードへ穴あけ加工などが必要ではありますが、元のサーキットには手を加えずに、新たにスイッチを追加する事が出来るので、ある意味手軽に行える配線のカスタムと言えるかも知れないですね。 当店の配線済みアッセンブリでは、スイッチ付きポットで同じような機能を持ったアッセンブリをご用意致しております。 では、今回はここまでです。 |
