OAKスペシャルスイッチを使ったHSHレイアウトのスペシャル回路

OAKスペシャルスイッチを使ったH-S-Hレイアウトのスペシャル回路!

先日、お客さんから頂いたリクエストで作らせて頂きましたハム/シングル/ハムのギターのスペシャルスイッチアッセンブリをシェアしたいと思います。
ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

日本を代表する楽器メーカー某Y社のPシフィカと言うギター(要するにH-S-HレイアウトのSTスタイルのギターですw)のアッセンブリをオーダー頂きました。
当初は、シンプルなスイッチ回路でとお考えだったのですが、最終的には以下のようなスイッチングにしたいと言うリクエストを頂きました。
これは、元々そのギターのスイッチングが同じでしたので、使い慣れたコントロールを再現して欲しいと言う事だったんです。

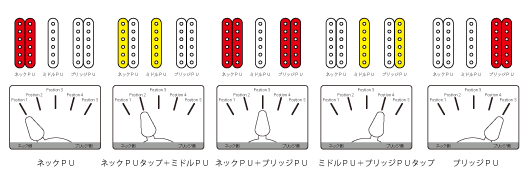

HSHレイアウトギタースイッチング

ちょっと画像が小さくなってしまいましたが、要するに2ハムのギターにストラト風ハーフトーンをプラスした様なコントロールですね。


この回路は通常の5WAYのスイッチでは出来なくて、OAKスペシャルスイッチと言う、まさにスペシャルなスイッチを使う事で実現出来るんです!

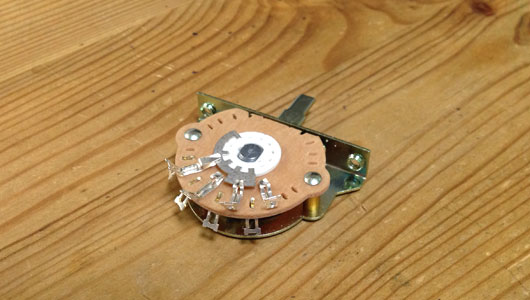

上の画像のスイッチが、OAKスペシャルスイッチです。
このスペシャルスイッチは、通常の5WAYのスイッチと違って、2回路(画像は4回路)5接点なので、より複雑な回路が実現可能なんですね〜

ちなみに下の画像が通常の5WAYスイッチです。

通常の5WAYスイッチは2回路3接点
このスイッチの場合、H-S-Hレイアウトのギターでハーフトーン(ポジション2&ポジション4)時にハムバッカーのオートコイルタップ回路が作れます。
これはまた次の機会にご紹介しますね(^_^)/


↑これがそのスーパースイッチを使った配線図です。

う〜ん。。ギターの回路って奥が深いですね〜w

H-S-Hレイアウトでスライドスイッチを使ったギターなら(あ、ハムバッカーがコイルタップ出来ないと出来ませんが・・・)こんな回路も楽しめちゃいますよ〜。
このアッセンブリは、まだホームページには紹介出来てませんが、こんな風にスペシャルな回路も出来るだけ作らせて頂きますので、お気軽にお問い合わせ下さいませ。
