バランサーポットの作り方

バランサーポットって何か？って言いますと・・・

「２つのピックアップの音量バランスを１つのボリュームツマミで調整する事が出来る仕組み」を持ったポットです。

どんなところで使われているのか？と言いますと、ポップギターズの配線済みアッセンブリにもラインナップしておりますが、ジャズベースのネックピックアップとブリッジピックアップの出力のバランスを調整する物などが、メジャーかも知れないです。

＊JB配線済みアッセンブリ/オレンジドロップ（バランサー）仕様

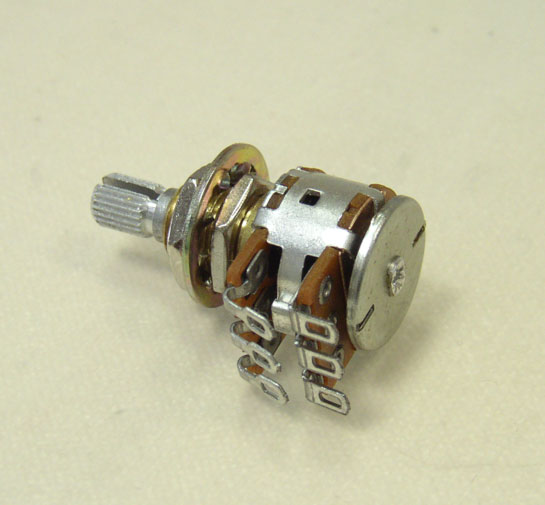

要するにボリュームポットが上下（逆方向に）２段に重なっていて（※上の画像ご参照下さい）、１つの軸で２つの入力のバランスを一度に調整出来る画期的なアイテムなんです。

ま、「バランサー」って言う言葉の響きで、なんとなくどんなものかは想像して頂けますよね〜
バランサーの概要についてはそのくらいにしておきまして・・・

そんな訳で、今回は２つの入力のボリュームのバランスを調整する為の配線方法を書いてみたいと思います。

１、まず、バランサーポットの仕様を把握します。
バランサーポットは、実は見た目では、上段／下段のどちらがどっち向きに作用するのか分かりません。
ですので、テスターを使って端子間の抵抗値を測って確認します。（軸はセンター（クリックのあるポジション）にしておきます）

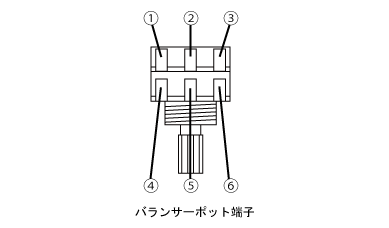

上図をご覧下さい。
図の上段の「①と②」の数値と「②と③」の数値を測ってみますと、その数値には明らかな違いが確認出来ると思います。
仮に「①と②」の方が大きく、「②と③」の方が小さかったとします。
そして、念のため、下段の「④と⑤」「⑤と⑥」の数値も確認します。
すると、上段とは逆になっていると思います。（「④と⑤」の方が小さく、「⑤と⑥」の方が大きい）

この数値から考えますと、③と④がホット端子に、①と⑥がアース端子になります。（抵抗値の数値が逆の場合は、ホット端子とアース端子の関係も逆になります。）

バランサーポットの準備はこれで完了です。

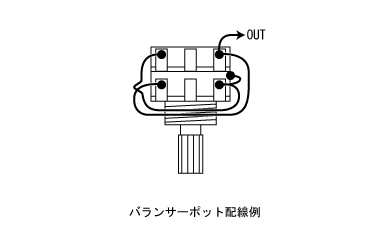

そして、上の図に書いてある「ＯＵＴ」の端子からアウトプットジャックのホット端子などへ、ピックアップのコールド線をポットの背面などのアースに落と（ハンダ付け）したら、バランサーの回路的には完成です。

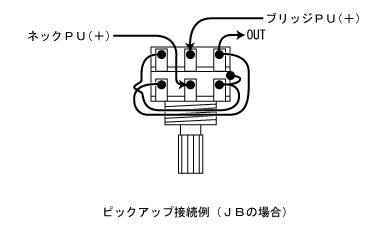

ピックアップが接続できたら、サウンドチェック！

で、完成となります。

お疲れさまでした〜（＾＿＾）

以上、バランサーポットの作り方でした。
コントロール関係の改造は、玄人好みと言うか、派手ではないけどプレイヤー的に「秘密道具」ゲット！的なワクワク感があって、すごく楽しいですよね〜（＾＿＾）

てな感じで、今回はバランサーポットでした。
参考にして頂けると嬉しいです（＾ー＾）

※実際に作業をされる場合は、準備を怠らず充分に気をつけて、自己の責任のもの作業を行って頂きますようお願い致します。
