＊２ピックアップのストラトを使った超プライベートな回路

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

「P90サイズのピックアップＸ２（ネック側とブリッジ側に各１個）のストラトを作っています。

そこで、コントロールを３ＷＡＹのスライドスイッチを使ってネック側から

「ブリッジピックアップーネックピックアップーミックス（シリーズ接続）」

にして

「1ボリューム／1トーンで余ったトーンノブをミックス（シリーズ接続）のブレンダー」

にしたくて考えていたのですが難しく難航していた為質問させて頂きました。

もし可能でしたらご教授願えないでしょうか？」

と問い合わせメールを頂きました。

なるほど。
了解です。

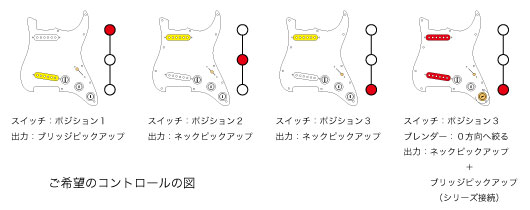

コントロールを図で表すとこんな感じですね。

スイッチのコントロールは、通常とは逆の感覚で、しかもミックスはシリーズ接続（しかもブレンダー装備）って訳ですね。

これは超プライベートな回路ですね！！

で、早速考えて見ました。

（ちなみにお問合せ頂きましたお客さんは、以前のブログをみてお問合せ頂いたそうです。）

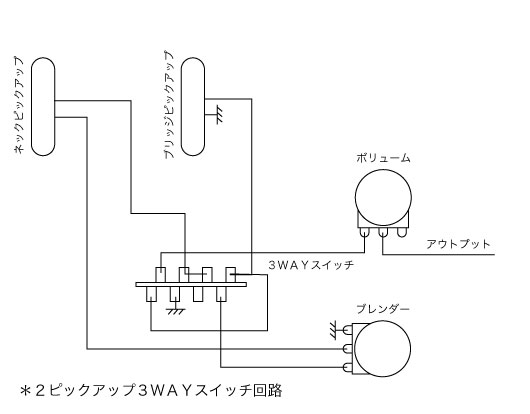

配線は、上の図の通りでいけると思います。
各ポジションの信号の流れを見て見ますと・・・

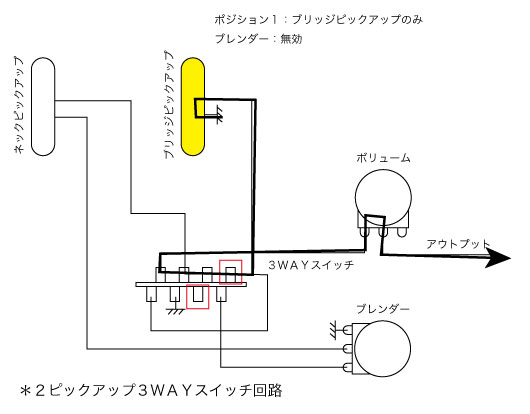

ポジション１は、ブリッジ側のピックアップ単体が出力されます。

続きまして・・・

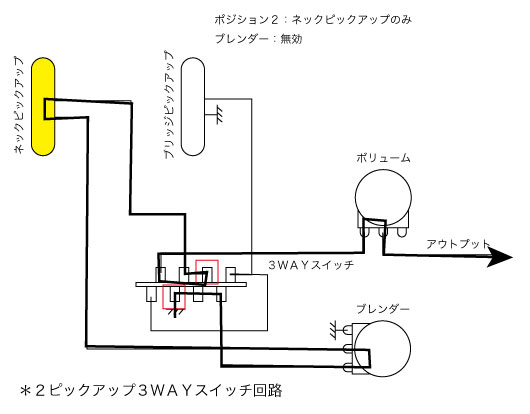

ポジション２は、ネック側のピックアップ単体

そして・・・

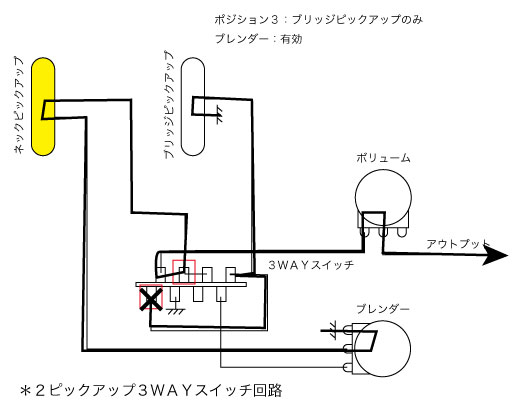

ポジション３は、この時点では、ポジション２と同じですが、ブレンダーを絞っていきますと・・・

ポジション３＋ブレンダーで、ネックピックアップとブリッジピックアップのシリーズ接続のミックスサウンドが出力されます！
この時のブレンダーは、ネックピックアップ単体に、ブリッジピックアップをシリーズ接続でブレンドしていけると言うなんともマニアックな仕様になってますw

てな訳で、お客さんからのお問合せについて書いて見ました。
今回は以上です！
