今回は、ストラトのトーン回路の配線プチカスタムのご紹介です(^_^)

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

一般的なストラトはネックピックアップとミドルピックアップにトーンのコントロールが使えます。
しかし、ブリッジピックアップにはトーンコントロールが無い!と言う変則的レイアウト。。
・・・う〜ん。なんとなく気持ちよくない。。

そんな訳で、ブリッジピックアップにもトーンコントロールが出来るようにする配線のプチカスタムを以前のブログで紹介させて頂きました。

以前の記事はコチラ

このカスタムは、ミドルピックアップとブリッジピックアップのトーンコントロールが共用になっています。

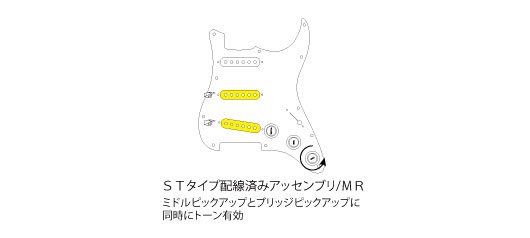

上記、ブログで紹介しております配線を採用したブリッジピックアップにもトーンコントロールが出来る様に組み込んだアッセンブリが「STタイプ配線済みアッセンブリ/MR」です。

STタイプ配線済みアッセンブリ/MRはこちらのページで好評販売中。

*ミドルPU用トーン⇔ブリッジPU用トーンの切替え可能!
今回は、ブリッジピックアップのトーンコントロールを追加しつつ、ミドルピックアップのトーンコントロールと切替えして使える回路を紹介したいと思います。

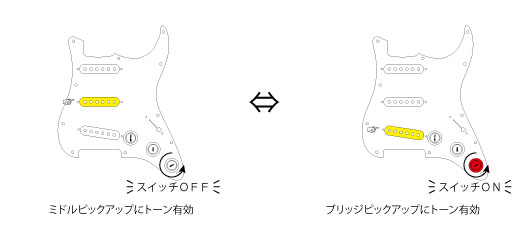

この回路は、通常ミドルピックアップ用のトーンコントロールのボリュームを、スイッチ(スイッチポット)を追加して、ブリッジピックアップ用のトーンに切替えて使う事が出来ます。

この回路を活用すれば、ブリッジピックアップのトーンコントロールが可能になるだけではなく、トーンのコントロールを行うピックアップ(ミドルピックアップ⇔ブリッジピックアップ)を瞬時に切り替える事が出来る様になります。

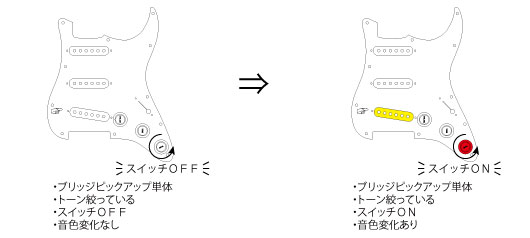

例えば、ブリッジピックアップ単体で使っている時に「スイッチをON!」すると、あらかじめ決めておいたトーンの絞り具合(つまりプリセットしておいたトーン)に瞬時に切り替えたり出来ます。

この切替えを使えば、ノーマルのストラトでは出せなかった新しいトーンニュアンスの変化を楽しむ使い方が出来そうな予感〜。

トーンのニュアンスを大切にするギタリストには有効な配線カスタムになるのではないでしょうか??(^_^)

ちなみにブリッジピックアップでトーンを軽く絞った音でクランチさせるとブルージーなフレーズに合いそう!(僕の主観ですが(^_^;)

このアイディアをもう少し展開させてネックピックアップのトーンとブリッジピックアップのトーンを切り替える、なんてのも面白いかも知れませんね。

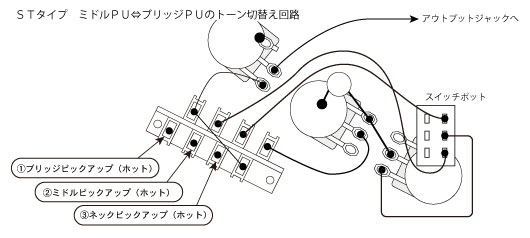

今回のプチカスタムの配線図はこんな感じです。


※コールド線は割愛しています。切替えにスイッチポットを使った場合の図です。

この記事を見て、「配線のカスタムって面白そうだな〜」って思ってくれたら、僕の言葉があなたに届いた、つまり僕の仕事は成功したってことなのでめちゃ嬉しいです。(^_^)
