今回は、以前のブログ記事を見て下さったお客様からのリクエストについて書いてみます(^_^)

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

ハムバッカーのピックアップは、コイルが2つあるのですがその1つを無効にして、シングルコイルとして使う方法が、コイルタップ(正式には、コイルスプリット)。

以前、コイルタップについて書いたブログ記事をご覧になられたお客様から

「元々シングルコイルのサウンドが好きなんですが、今組んでいるHSHのギターでハムバッカーをコイルタップ(スプリット)して、ハムバッカーサウンドとシングルコイルサウンドを両立させたい!でもタップさせたシングルサウンドは、音量差や音質面で気に入らない。と悩んでいる時にポットを使ったコイルタップが出来る記事を発見しました。コレをスイッチと組み合わせて使う事は出来ませんか?」

と言う内容のメールを頂いたんです。

なるほど!!

ポットでタップするコイルのブレンド具合を調整して、スイッチでプリセット的にオン/オフを切替えると言う訳ですね!

ハムバッカーのコイルタップしたサウンドは、通常のシングルコイルとも感じが違うので、イマイチ思った音が出せないと言う場合は、このタップするコイルのブレンド具合をプリセット出来るシステムはいいんじゃないかな??と思って、今回、シェアさせて頂く事にしました(^_^)

では、配線の方、見てみましょう。
以前のブログで紹介したポットを使ったコイルタップはこんな感じです。

これで、タップするコイルのボリューム(つまりブレンド具合)を調整出来る様になります。

この回路だけだとハムバッカーサウンドとコイルタップサウンドの切替えをボリューム調整で行うことになりますので、お気に入りのコイルタップ(ブレンド)サウンドに瞬時にチェンジしにくい!

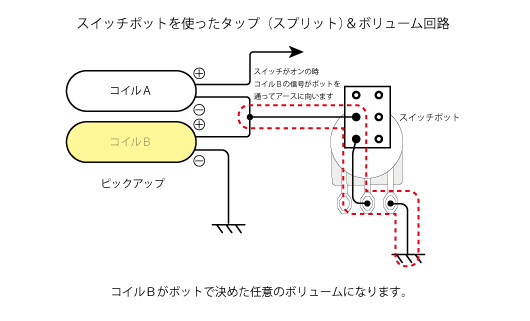

そこで、以下の図の様にスイッチを取り付けます。

※今回はスイッチポットを使って回路を作ってみました。

こうする事で、ハムバッカーサウンド⇔お気に入りのコイルタップ(ブレンド)サウンドにスイッチ一つで切替えが可能になりますね!!

スイッチがオフの時は、図のように普通のハムバッカーサウンド

スイッチをオンにすると、コイルBのボリュームを任意のバランスでブレンドする事が出来るんですね〜

こんな風にアイディアの組み合わせでオリジナルのコントロール、こだわりのサウンドが作れるんですね(^_^)

今回、お問い合わせ頂いたお客様の様に、コイルタップサウンドが今ひとつしっくりこないって方には、この回路は、もしかすると有効かも知れないですね〜

そんな訳で、コイルタップ(スプリット)ブレンド回路のご紹介でした。
