＊YAMAHA BJ-PROの（バランサー）回路のアイディア

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

YAMAHA BJ-PROは、寺内タケシさん監修のブルージーンズモデルのめちゃカッコいいギター（シングルコイル×２）なんですが、コントロールが、マスターボリューム、マスタートーン、バランサーになっています。

このバランサーは、ミックスポジションの時にネックＰＵとブリッジＰＵの音量を調整出来るわけなんですが、実は、このバランサーが（と言うか結論から言いますと、バランサーではなくトグルスイッチが特殊なんですが）特殊な仕様になっておりまして、ミックスポジションの時には、バランサーの調整した音量バランスになるのですが、ブリッジＰＵ又はネックＰＵ単体に切り替えた時には、バランサーはスルーされると言う優れものなんです。

文章で書きますと、ややこしいですね（＾＿＾；
つまり、ミックスポジションの時だけ、バランサーで調整した音量バランスが出力されるんです。
だから、プレイヤーの好きなバランスをプリセットしておけると言う機能なんですね〜。

お客様のご相談は、

「現状と同じコントロールを一般的な３ＷＡＹのトグルスイッチとボリュームポットとバランサーポットの組み合わせで再現したいんだけど、どうやって配線すればいいのか？」

だったんです。

で、ご相談頂いた時点では、トグルスイッチが特殊だと言うのが分かっていなかったので、３ＷＡＹのトグルスイッチとボリュームポットとバランサーポットの組み合わせで、なんとか再現出来ないか、色々考えてみたんですが、どうしても無理なので、調べてみたらトグルスイッチがBJ-PRO独自のものだったと言う事で、一段落したんです。。

このバランサーは寺内タケシさんのアイディアなのかな〜？と勝手に推測していますが、すごくいいアイディアですよね！！

このアイディアに感動したポップギターズ米澤は、なんとか通常のパーツを使って、このアイディアを活かした回路が出来ないかな？？と考えてみました。

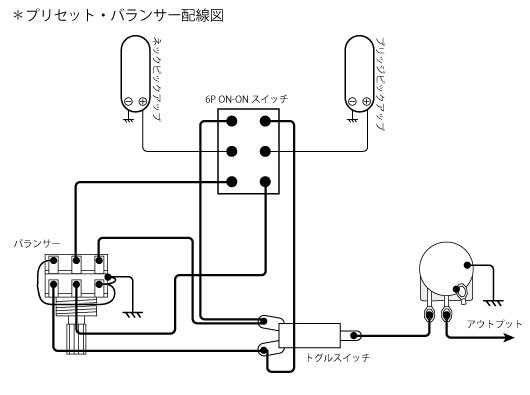

で、考えたのが、この回路です。（BJ-PROの回路にはほど遠いですが・・・）

この回路は、バランサーポットとトグルスイッチとボリュームポットと6P ON-ONのミニスイッチを使います。
このミニスイッチで、バランサーのオン／オフを切替えすることが出来るんですねー。
で、この回路を仮に「プリセット・バランサー」回路と名付けまして、このミニスイッチの事を「プリセット・バランサースイッチ（ＰＢスイッチ）」と呼ぶとします。

ＰＢスイッチがオフの時、バランサーもオフですので、通常のトグルスイッチと同じ、つまりネックＰＵ、ブリッジＰＵともにボリューム１０の状態でミックスされます。

次に

ＰＢスイッチがオンの時、バランサーがオンになりますので、バランサーで調整した、ネックＰＵとブリッジＰＵのミックスバランスで出力されるようになります。

このＰＢスイッチを組み込んで活用すれば、あらかじめ決めておいたＰＵのバランスを瞬時に再現する事が可能になります。

ミックスポジジョンだけでなく、ブリッジＰＵとネックＰＵのバランスをあらかじめ設定しておいて、バッキングとリードなど、切り替えて使うなんて事も出来そうですね。

ギターでは、あまりピックアップのブレンド具合を調整出来る機能がありませんが、この回路を使うと音作りの幅が広がるかも知れませんね〜（＾＿＾）

今回は、バランサーポットの活用方法のご紹介でした。

この記事を見て、「配線のカスタムって面白そうだな〜」って思ってくれたら、僕の言葉があなたに届いた、つまり僕の仕事は成功したってことなのでめちゃ嬉しいです。（＾＿＾）

今回は以上です。
ありがとうございました！
