＊ジャガーサウンドの魅力アップ配線カスタム

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

通常、ジャガーは、ネックＰＵとブリッジＰＵを同時に出力しますと、キレの良いハーフトーン的なミックス音が出せますが、この配線カスタムを施せば、ミックス音が瞬時にシリーズ接続の力強い音に切り替わります！
「スイッチ一つで音が変わる」回路の事をポップギターズでは「ＳＨＯＫ」と呼んでいます。
（Ｓ）スイッチ、（Ｈ）一つで、（Ｏ）音が、（Ｋ）変わる
の頭文字をとって「ＳＨＯＫ」なんですw

ジャガーのネックＰＵとブリッジＰＵは、元々コイルの巻き方向と磁石が逆に組み合わされているので、シリーズ接続にするといわゆるハムバッカー的なパワフルサウンドが出せるんです。（※コイルの組み合わせで言うと通常のミックス時もハムバッカーです）

では、早速、回路図を見て行きましょう。
まず、ノーマルのジャガーのピックアップスイッチ部ですが・・・

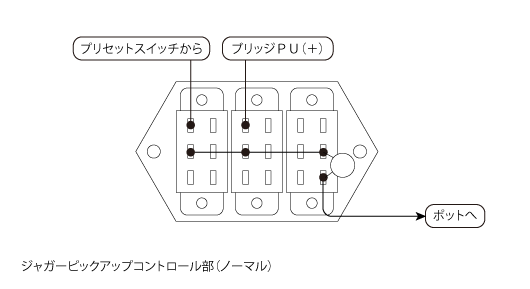

このピックアップスイッチ部分を外して裏から見たのが下の図です。

各ピックアップのオン／オフとローカットのコンデンサーが付いた回路です。
今回は、この回路を下の図の様に配線します。

おっと、ノーマルと比べると、いきなり複雑な感じですね。。（＾＿＾；
でも、この配線にする事で（ローカット音は出せなくなりますが）シリーズ接続の太く、力強い音が出せる様になるんです。

各スイッチの効果は・・・

ノーマルのジャガーは、上の図の通りでしたが、

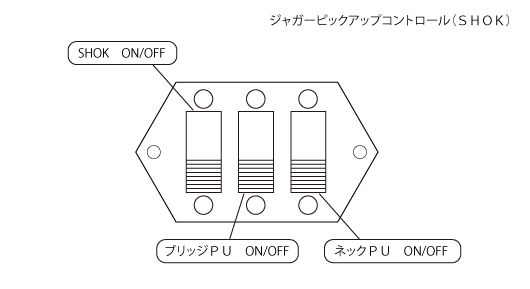

配線を変えると・・・

こうなります。

要するにローカットのスイッチが、シリーズ接続、つまりＳＨＯＫのスイッチになると言う訳です。

シリーズ接続時の音は太く、力強いので、とても頼もしいのですが、一般的なハムバッカーと違って、ジャガーらしいキラキラ感も共存しているとても魅力的で使える音だと思います（＾＿＾）

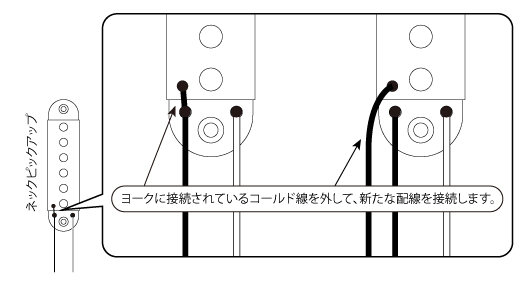

※ネックピックアップのアースを分ける※
ジャガーの場合、ピックアップにヨークと言う金属パーツが付いているのですが、これのアースが、ピックアップのコールド線と共用になっているので、今回の様にシリーズ接続を使う場合、配線を分けてアース線を別でつなげます。

このアースを分ける作業をせずにシリーズ接続にすると、ヨークに触れた場合など、ノイズが発生しますのでご注意下さい。

今回は、ジャガーのプチ配線カスタムを紹介しました。

この記事を見て、「配線のカスタムって面白そうだな〜」って思ってくれたら、僕の言葉があなたに届いた、つまり僕の仕事は成功したってことなのでめちゃ嬉しいです。（＾＿＾）

今回は以上です。
ありがとうございました！
