ブレンダーポットは、２つのポットが縦にくっついていて、２つのポットは逆になっているものです。
で、センターの位置でクリック（あたり）があってそこからどちらかに回すことで調整を行うと言うものです。（ちょっと分かりにくいですね・・・（＾＿＾；）

＊ブレンダーポットのページ

ブレンダーポットは２つの入力を１つの軸で調整できるので、前回のブログでシェアしたようにピックアップの音量バランスを調整する事が出来ます。が、

今回は、ボリューム調整ではなく、トーンの調整に使ってみようと思います（＾＿＾）

トーンコントロールと言うと・・・
高音をカットして、モコっとした音にするハイカット／トレブルカットのコントロールが一般的ですが、実は、低音をカットして、切れの良い、軽めの音にする事が出来るベースカットのコントロールって言うのもあるんです。

で、その２つのトーンコントロールを、このブレンダーポットに合体させて、１つのツマミで

「高音カット〜ノーマルの音〜低音カット」

を調整できるようにしちゃいます。

Fenderのクラプトンシグネイチャーのストラトに搭載されている「TBXコントロール」ってのがありますが、それに似た感じのトーンコントロールです。※厳密には同じではありません。

このブレンダーポットを使った、高音カット、低音カットのコントロールポット（Ｔ/ＢＣコントロール）の操作と効果は・・・

ちょうど真ん中にあるクリック位置でトーンの効果なし。
通常のトーンコントロールと同じ様に時計と反対方向に軸を回すと高音をカットするＴＣ（トレブルカット）コントロール
逆に時計方向に軸を回すと低音をカットするＢＣ（ベースカット）コントロールになります。

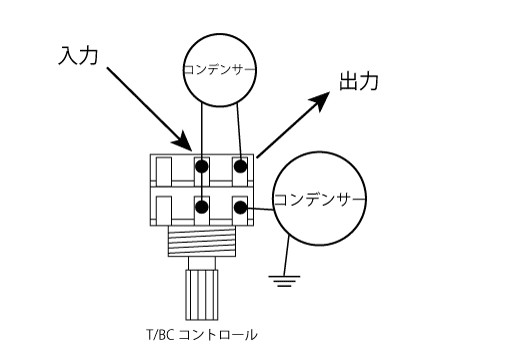

ブレンダーポットを使ったＴ/ＢＣコントロールの接続方法はこんな感じです。

Ｔ/ＢＣコントロールは、コンデンサーを２つ使います。
上の図の上側のコンデンサーが、低音をカットするＢＣコントロール用で、種類や容量はお好みで選んで頂いていいと思いますが、通常0.001ufや0.00047ufなどが使われているようです。
図の下側のコンデンサーが、高音をカットするＴＣコントロール用で、こちらも種類や容量はお好みで変えて頂いて大丈夫ですが、通常は0.022ufや0.047ufなどが使われています。

ブレンダーポットの各パート毎に見てみますと・・・
まず、図の下段「トレブルカットコントロール（一般的なトーン）」

この高音カットは信号がコンデンサーに並列に入力される事になります。

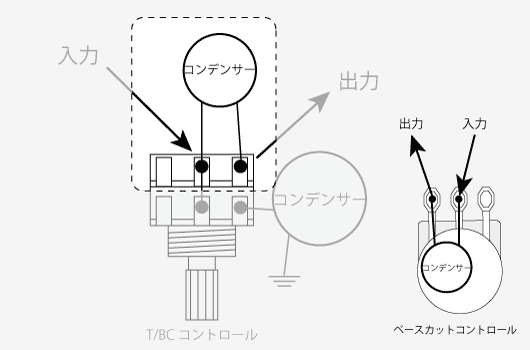

次に図の上段「ベースカットコントロール」

この低音カットは、信号がコンデンサーに直列に入力される事になります。

コンデンサーへの信号の入力方法によって高音をカットしたり、低音をカットしたり出来るんです。
コンデンサーって不思議ですね〜

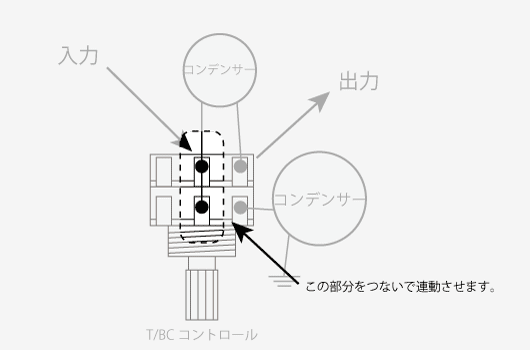

で、この２つのコントロール回路をつないで連動させます。

このように、２つのコントロールをブレンダーポットを使って合体させたのが「Ｔ/ＢＣコントロール」なんです！

ボリュームもトーンも、いつも「フル１０！」って方には不要なコントロールですがw、より細かなトーンのニュアンスを活かしてみたいって言うあなたには、有効かも知れませんね〜

今回は、ブレンダーポットのちょっと面白い活用法を紹介しました。

この記事を見て、「配線のカスタムって面白そうだな〜」って思ってくれたら、僕の言葉があなたに届いた、つまり僕の仕事は成功したってことなのでめちゃ嬉しいです。（＾＿＾）

今回は以上です。
ありがとうございました！

追記：ブレンダーポットの仕様によって、コンデンサーなどの接続箇所が異なります。
コチラのページにポットの仕様の確認方法を書いておりますのでご参照下さい。
