＊ジャズベースのバランサー回路

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

そんな訳で、今回はジャズベースのピックアップバランス調整が１つのツマミで出来る「バランサー」を組み込んだ回路について書いてみます。

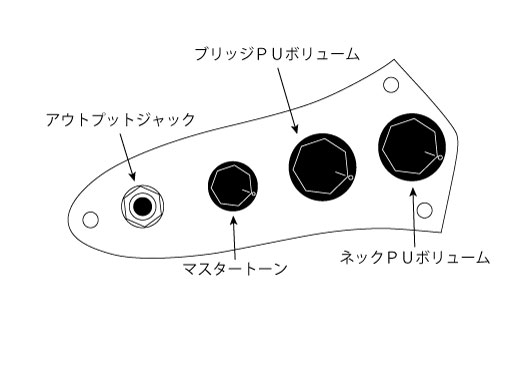

通常のジャズベースは、下の図の様に、ネックピックアップ用ボリューム、ブリッジピックアップ用ボリューム、マスタートーンと言うコントロールになっています。

内部の配線はこうなります。

これをマスターボリューム、バランサー、マスタートーンの回路に変更して、ネック、ブリッジ各ピックアップの出力バランスが調整できて、更に全体の音量も調整できる！（もちろんトーンも使えます）と言うナイスなコントロールにしちゃいます。

バランサーのポットの配線方法については、以前にも書きましたが、簡単に説明しますと・・・

＊ブレンダーポットのページ

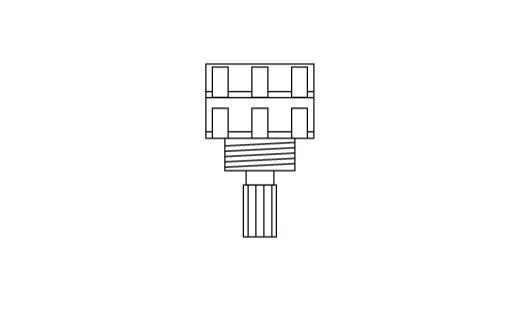

そもそもブレンダーポットと言うのは、（説明が難しいのですが）２つのポットが逆に重なる感じで縦に並んだもので、１本の軸で一度にその２つのポットを調整出来るようになっています。
ちょうど真ん中の位置でクリック（あたり）がついていて、そこから軸を回す事でいずれかのボリュームが小さくなっていくと言うものです。

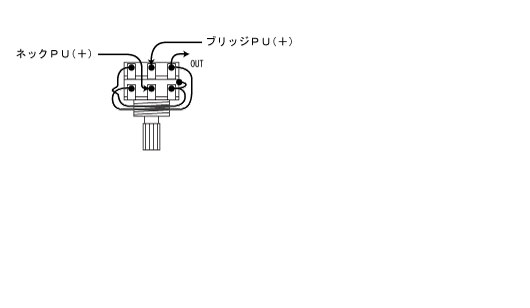

で、このブレンダーポットを以下の図のように配線する事で・・・
（ブレンダーポットによっては配線方法が異なる場合がありますので、ポットに応じた配線をして下さい）

２つの入力を１つのポットで一度に調整ができるんですねー

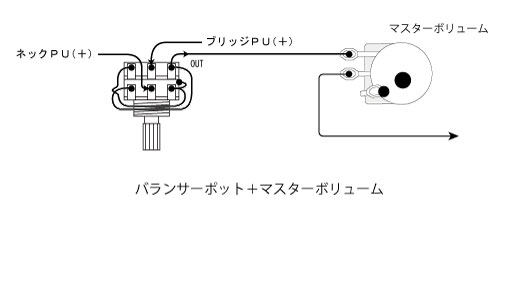

ただこのバランサーポットだけでは、全体のボリュームを調整することが出来ないので、マスターボリュームをつないで、全体のボリュームを調整する訳です。

バランサーポットのあとにマスターボリュームをつなぐ事で、バランサーポットで調整した音量バランスのまま全体の音量を調整する事が出来る様になります。

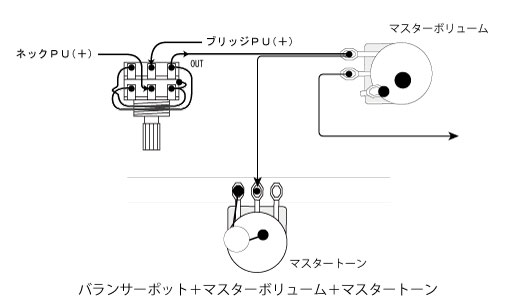

そして、この回路にトーンボリュームをつなげると・・・

こうなります。

で、ジャズベースのコントロールプレートに収まるように、以下の図の様（マスターボリューム、バランサー、マスタートーン、アウトプットジャック）なレイアウトにしますと・・・

配線図はこうなります。

このバランサーを活用してスラップをキメればバキバキっと気持ちいい音が出せちゃうかも知れませんよ〜（＾＿＾）

んな感じで、今回はジャズベースのバランサー回路を紹介しました。

この記事を見て、「配線のカスタムって面白そうだな〜」って思ってくれたら、僕の言葉があなたに届いた、つまり僕の仕事は成功したってことなのでめちゃ嬉しいです。（＾＿＾）

今回は以上です。
ありがとうございました！
