＊ＬＰタイプのプチカスタム 続編／ミックス時のフェイズ切り替え＋α（実行編）

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

以下の配線の案を元に組み込んでいきます。

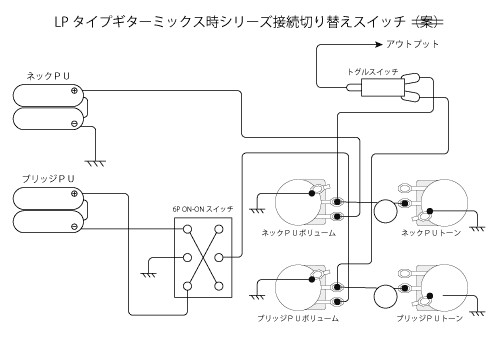

実際のギターにはトーンの回路もありますので、配線図は以下のようになります。

この配線図のように配線しますと、ミックス時にブリッジＰＵの位相を切り替え出来るので、通常のＬＰタイプのギターでは得られない軽快なサウンドが出せるようになります。

サンプルサウンドと録音してみました。


000〜：ブリッジＰＵ
009〜：ネックＰＵ
017〜：ミックス（ノーマル）
024〜：ミックス（フェイズアウト）

フェイズアウトのキラキラサウンド、いかがですか？？
ノーマルのＬＰでは出ない、出せない独特なサウンドではないでしょうか。

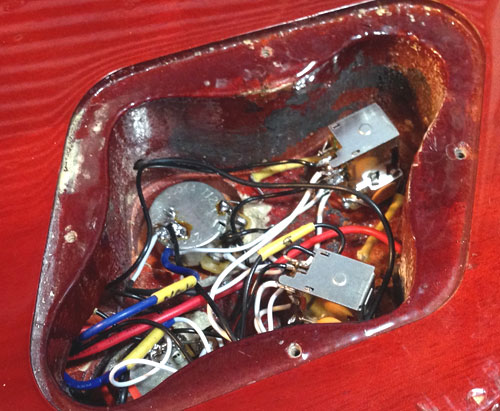

↑実際に取り付けた画像

ブリッジＰＵのトーンポットをスイッチポットにして、フェイズ切り替えスイッチを追加しました。

あれ？前回のパラレル／シリーズ切り替えスイッチもそのまま残ってますね。。

そうなんです！
フェイズ切り替えスイッチとパラレル／シリーズ切り替えスイッチは、両方とも同時に設置可能なんです。
『ハムバッカー×ハムバッカー』シリーズ接続のパワフルな音と今回の『軽快なフェイズサウンド』を組み合わせる事で、かなり守備範囲が広がるのではないでしょうか？？

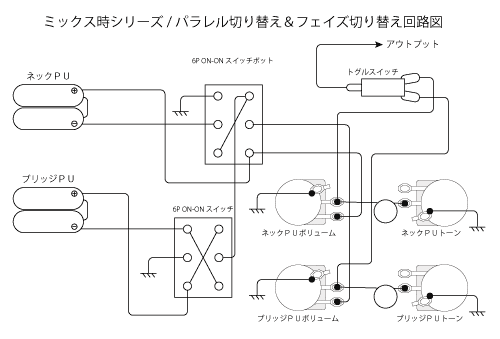

どんな配線になるのかと言いますと・・・

こんな感じです。
さすがにややこしくなりますね〜。

この回路にしますと、ノーマルのＬＰサウンドはキープしつつ、『ハムバッカー×ハムバッカー』シリーズサウンド、『軽快なフェイズサウンド』更にその両方をミックスしたサウンドも出せる様になります！！

サンプル音録ってみました。
良かったら聞いてみて下さい（＾＿＾）



000〜：ブリッジＰＵ
008〜：ネックＰＵ
013〜：ミックス（ノーマル）
020〜：ミックス（フェイズアウト）
026〜：ミックス（フェイズアウト／シリーズ）
033〜：ミックス（シリーズ）

フェイズアウト／シリーズの音はワウの半開きっぽい音ですね！！
お好きな方はお好きな音ではないでしょうか？？

今回はＬＰタイプのギターでサンプルを作りましたが、ＳＧやＦＶなんかでも出来ますね（＾＿＾）
Ｇ社のギターはＦ社のギターと比べてカスタムの幅が狭そうに思いますが（僕の偏見かな？？）色々面白いカスタムが出来ますね！

＊スイッチ付きのポットはコチラで販売中〜

今回は以上です。
ありがとうございました〜
