＊アメデラＳＴに装備されている「Passing Lane」と同じ機能を配線カスタムしてみます。

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

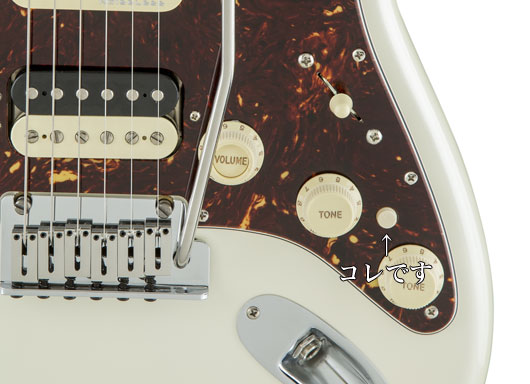

どんなスイッチかと言うと下の画像のようなスイッチです。

どのピックアップでも、どんなボリュームで演奏をしていても、「Passing Lane」をオンにすると、ブリッジピックアップのみの音がダイレクトで出力される訳です。

使い方によっては、メリハリのあるプレイが出来るのでしょう！（ダイレクトスイッチに似た感じですかね）

ともかく、今回は、その「Passing Lane」についての配線カスタムをご紹介します（＾＿＾）

この「Passing Lane」の機能は、一般的なストラトに追加する形で取り付ける事が可能です。

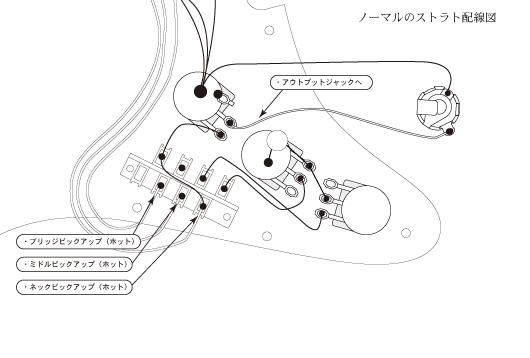

基本的なストラトの配線は以下の図のようになっています。

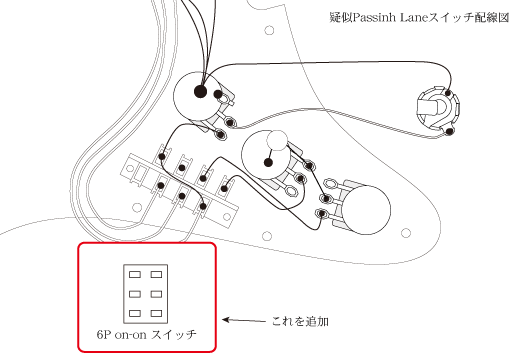

ここに「6P ON-ON」のスイッチを追加します。

「6P ON-ON」のスイッチはミニトグルやスイッチ付きポットでよく見かけるタイプです。

では、追加方法をみていきましょう。

アメデラと同じようにブリッジピックアップをダイレクトに出力するようにするには・・・

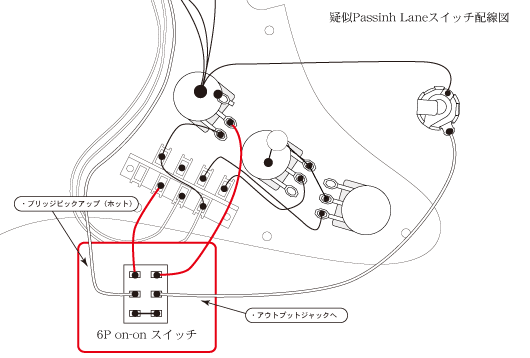

上の図の様にブリッジピックアップとアウトプットの間に「Passing Lane」スイッチを設置します。

「Passing Lane」スイッチがオフの場合は、以下の図の様な信号の流れになります。

ノーマルのストラトと同じ信号の流れですねー。

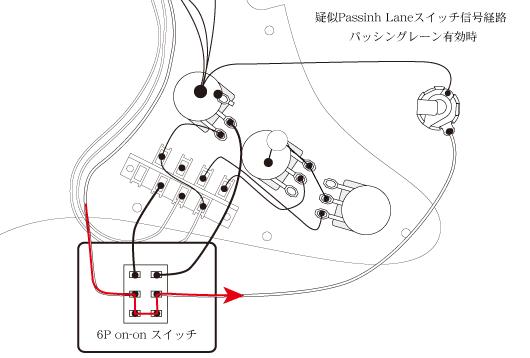

続きまして「Passing Lane」スイッチをオンにした場合は、以下の図の様な信号の流れになります。

こうしますと、ボリュームもトーンもスイッチの位置も全部無視して、ブリッジピックアップ単体の音に切り替わります。
しかも、直でアウトプットされるので、回路を通らない分、劣化のないダイレクトサウンドが得られるってワケです。

今回、このスイッチは、ブリッジピックアップに作用するように設置していますが、ネックピックアップやセンターピックアップにも設置可能です。
ストラトだけでなく、テレキャスターや他のギターにも流用が可能な機能ですね（＾＿＾）

「Passing lane」スイッチは、要するに特定のピックアップへの切替とフルボリュームへの切替が同時に行えるスイッチなので、ボリュームをうまく使ってプレイする方に有効な機能なのかも知れないです。
未熟な僕には、まだ使いこなせそうにありませんが・・・（＾＿＾；

今回はここまでです。
最後まで読んで頂いてありがとうございました！
