＊２ハムタイプギターのプライベート仕様の配線カスタム例

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

と問い合わせを頂きまして

「スイッチをネック側にするとネックピックアップはコイルタップしたシングルでブリッジピックアップはフルのハムバッカー、スイッチがセンターの時は両方のピックアップともハム、スイッチをブリッジ側にするとネックピックアップはフルのハム、ブリッジピックアップはコイルタップしたシングルにしたい。」

との事。

なるほど。

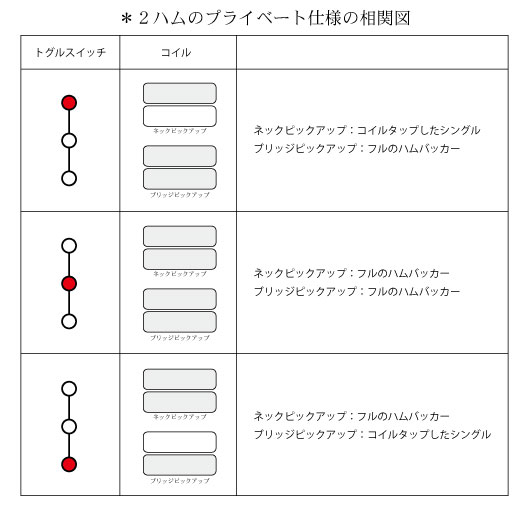

ご希望のコントロールを図にしてみますと・・・

こう言う事ですね。

これは、ピックアップセレクトと言うよりも、両方のピックアップは常に鳴っている状態で、各ピックアップのコイルタップを切り替えると言う感じですね。

この切替は、ミニトグルスイッチの「6P ON-ON-ON」のものを使えば実現可能です。

「6P ON-ON-ON」のミニトグルスイッチと言うのは・・・

「6P」はスイッチの端子が６個あると言う意味で「ON-ON-ON」は切替ポイントが３カ所あるよと言う意味。
ポイントが３カ所で３カ所とも「ON」つまり導通があると言う仕様のスイッチです。
この「6P ON-ON-ON」スイッチは、接点の切替が少し特殊なんですが

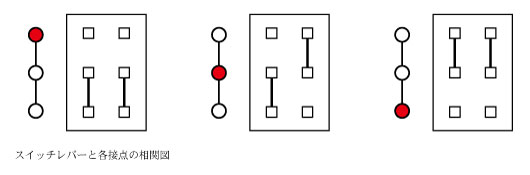

「6P ON-ON-ON」スイッチの端子の接点は上の図の様になっております。
この少しイレギュラーな感じを利用することで今回の配線も可能になります。

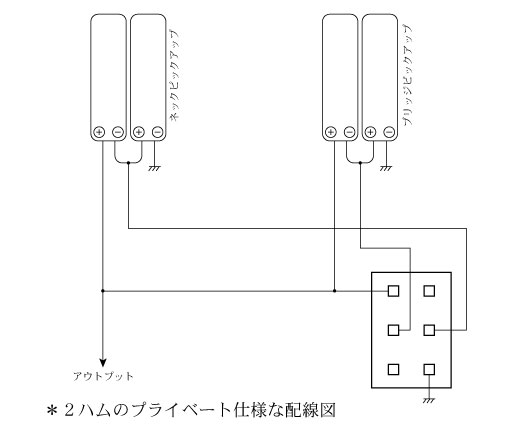

で「6P ON-ON-ON」のスイッチを利用した今回のご希望の配線図は以下のようになります。

仮に今回のご希望の回路を「２ハムのプライベート仕様」と呼ぶ事にします。

上の図の様に配線して、トグルスイッチを切り替えますと、以下の図のような回路が出来るんです。

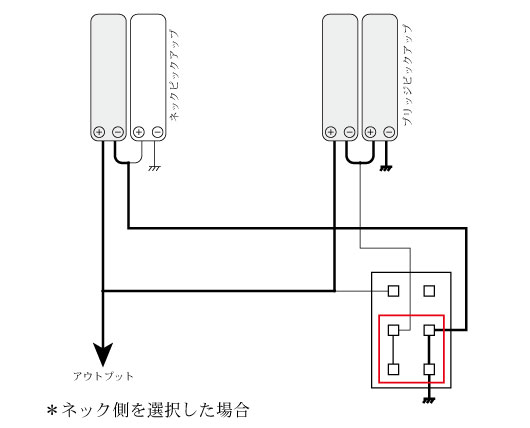

まずはスイッチでネック側を選択した場合

太線の部分が活きまして、グレーになっているコイルが鳴ることになります。

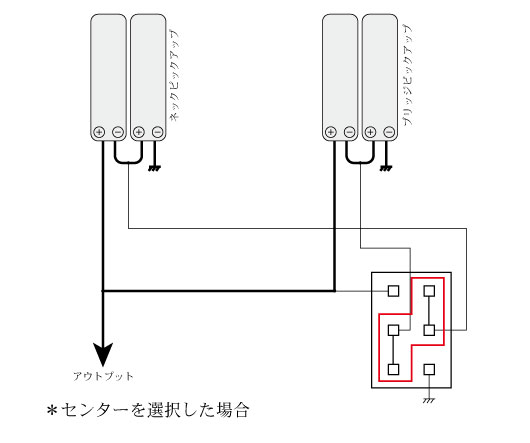

続きまして、スイッチでセンターを選択した場合

全てのコイルが活きまして、ハムバッカーが２個鳴ると言う事になります。

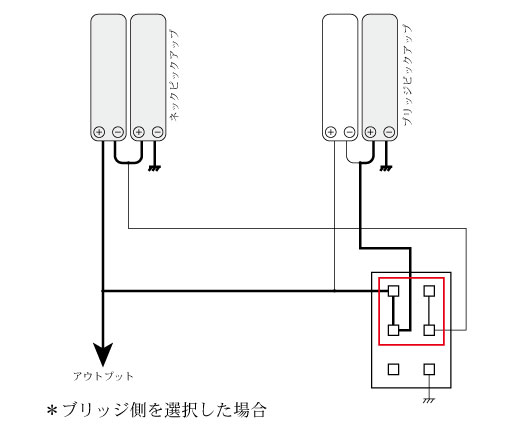

そして、スイッチでブリッジ側を選択しますと

上の図の様な流れになります。

超プライベートな仕様になりますが、ミックスの音しか使わないんだけど、ニュアンスを変えるアレンジがしたいって場合、こんなカスタムもいいかも知れないですね（＾＿＾）

最初に書きましたが、今回の配線カスタムを組み込みますと、コントロールは以下の図の様になります。

この配線カスタムですと、常にミックスの音が出ることになるのですが、各ピックアップ用に「ON/OFF」スイッチを増設すると各ピックアップ単体の音も出せるようになります。

「ON/OFF」スイッチについては、また次の機会にシェアしますねー（＾＿＾）

今回は以上です。
最後まで読んで頂いてありがとうございました！
