＊ストラト（３シングル）をＳＨ（シングル＋ハムバッカー）風に使う方法

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

ストラトはシングルコイルが３個搭載されていて、センターのピックアップは、逆巻き・逆磁極になっている場合が多い！ので、今回は、そこを利用してセンターとブリッジのピックアップを組み合わせてハムバッカー的に使う事にしました。

そのＳＨ風のサーキットはどんなものかって言いますと・・・

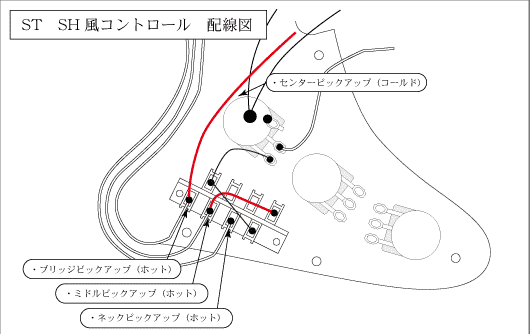

以下の図の左側のようなコントロールになります。

このＳＨ風配線では、ネックピックアップは、ノーマルのストラトと同じ様にシングルコイルとして使って、センターとブリッジのピックアップを組み合わせてハムバッカー風にするって言う事になります。

更に通常のストラトでは、出す事が出来ない「ネック＋ブリッジピックアップのパラレル接続」も可能になります。

で、上のコントロール図でもお分かり頂けるかも知れませんが、「ＳＨ風」のコントロールと「ノーマル」のストラトのコントロールを切り替えて使えるようにしたいと思いますので・・・

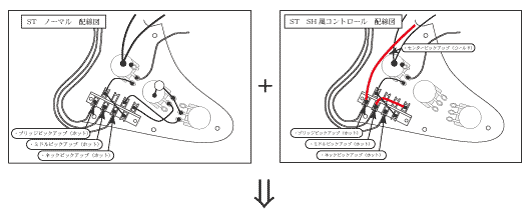

ノーマルのストラトと今回のＳＨ風の回路を合体！させます。

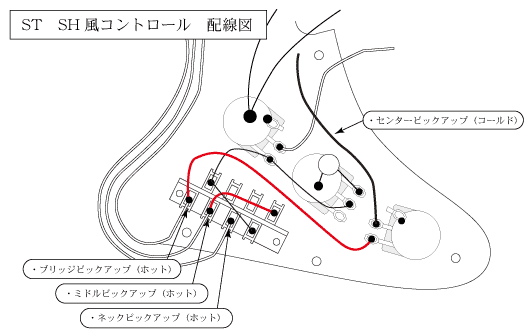

するとこうなります。

通常のストラトで、センターピックアップのトーンボリュームとして使っていたポットを切り替えボリュームとして使います。

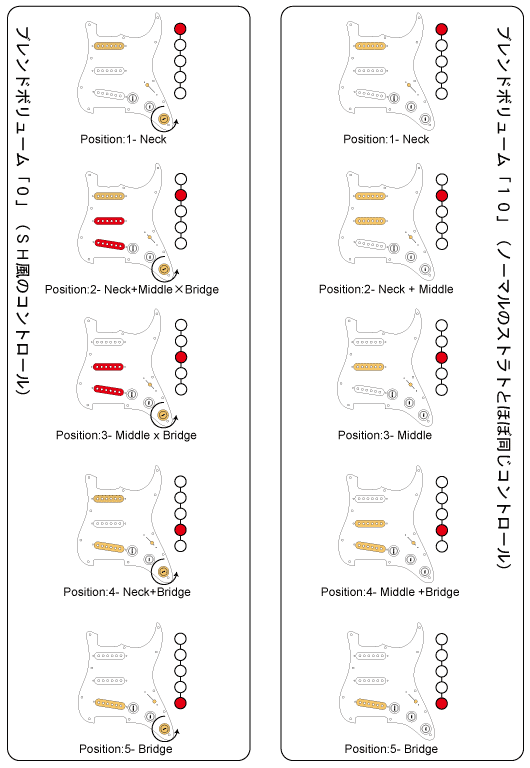

このボリュームが「１０」の時は、ノーマルのストラト（図の右側）、そしてこの切替えボリュームを「０」に絞っていきますとコントロールが先ほどの図のよう（右側から左側へ）に変化します。

トーンはマスタートーンとして、ネック用トーンのボリュームにまとめます。

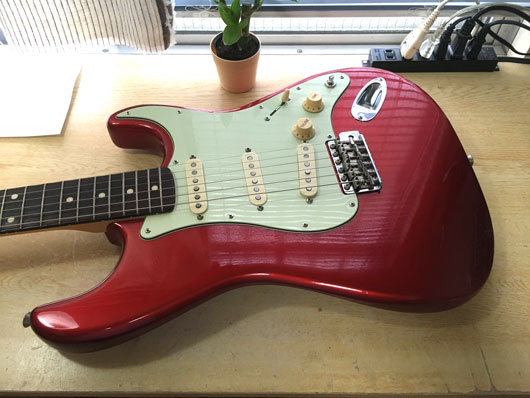

で、この回路をギターに組み込んでましました！

ジャーン！
・・・とは言っても見た目の変化なし！

実際に音を出してみましたところ、、、
意外と変化が薄いと言うか思ったほどの効果が得られなかったので、ちょっとがっくり・・・（＾＿＾；
ニュアンスは、しっかり変わりますし、ノイズが減るなどの効果はあるのですが、僕の期待が高かったせいだと思いますが、動画を作るモチベーションが保てなかったので、今回、動画はパスと言う事になりました。。

配線のカスタムは、アイディアの思いつきとトライ＆エラーの繰り返しのその先に明るい未来が待っているはず！ですので、これからも色々試してご報告しますねー（＾＿＾）

今回はここまでです（＾＿＾）
最後まで読んで頂いてありがとうございました！
