*テレキャスターに秘められたパワフルサウンドを開放

今回は、テレキャスターサウンドを配線をカスタムするだけでパワフルにする方法をシェアしたいと思います(^_^)

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

テレキャスターの音っていいですよねー(^_^)
僕もテレキャスターが大好きです。
特にミックス(センター)ポジションの音が、ちょうどいい具合の抜け具合と言うか、気持ちいい音なんですよねー。

でも!今回は、そんなテレキャスターにパワフルなサウンドをプラスする配線カスタムをご紹介したいと思います。
しかも、ピックアップを変える、ブースターを追加するってな事ではありません!

切替えのスイッチを一個、追加はするのですが、添加物(電池など)はなしの、元々テレキャスターが持っているパワーを開放するカスタムと言う訳なんです。
切替えスイッチは、トーンコントロール部にスイッチポットを使って設置しますので、見た目もほぼ変わらないと言うナイスなカスタムなんですよー(^_^)

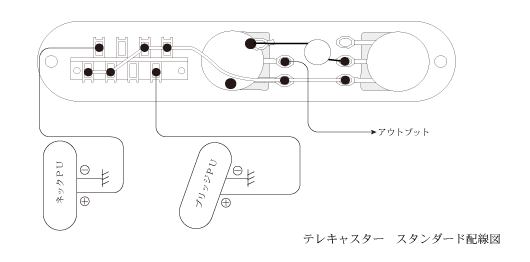

まず、いつもの様に一般的なテレキャスターの配線をみてみますと・・・

テレキャスターの回路は年代によっていくつかあるのですが、現代的なテレキャスターの回路はこんな感じだと思います。

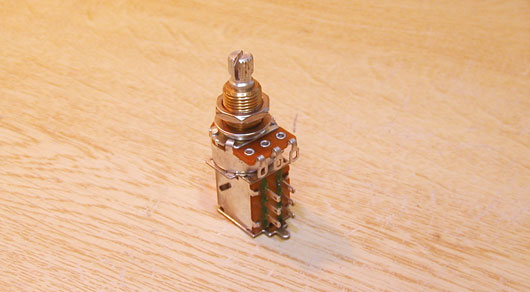

では、ここで今回の配線カスタムで使うスイッチポットをご紹介したいと思います。

↑これです。
ポットと切替えスイッチが合体した「スイッチポット」
軸を引っ張ったり押したりする事でスイッチが切り替わると言う代物です。

今回のカスタムでは、今まで通りのテレキャスターのサウンドが出せる「ノーマルモード」と力強い音が出せる「パワフルモード」をこのスイッチポットを使って切替えるようにします。

*スイッチポットはこちらのページで販売中

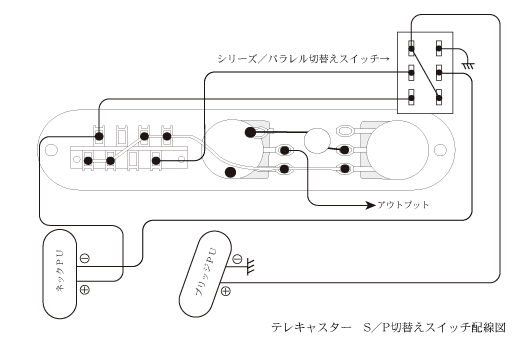

で、このスイッチポットを使ったカスタム回路がこちら・・・

↑こうなります。

トーンポットにあたるポットをスイッチポットに交換して、この配線図の様に接続しますと
各ピックアップの接続がスイッチを経由する形になり、「ノーマルモード」と「パワフルモード」を切り替える事が出来る様になります。

こうする事で、ネックピックアップとブリッジピックアップを直列(シリーズ)で接続する事が可能になり、ノーマルのテレキャスターでは出す事が出来なかった、力強い音が出せる様になるんです!

「パワフルモード」のサウンドは、ハムバッカー的な力強さを持った音なんですが、テレキャスターらしい部分も残した感じで何とも魅力的なんですよー。

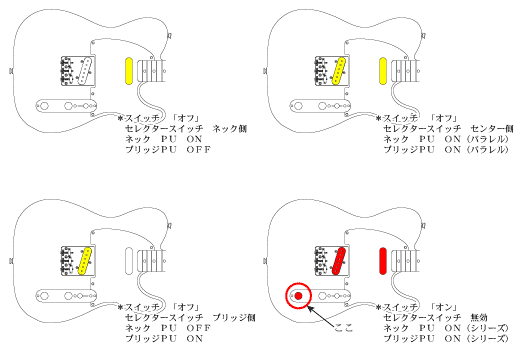

この回路を搭載したテレキャスターのコントロールは以下の図の様になります。

上の図の右下が「パワフルモード」時の状態です。

ここで注意事項なんですが・・・

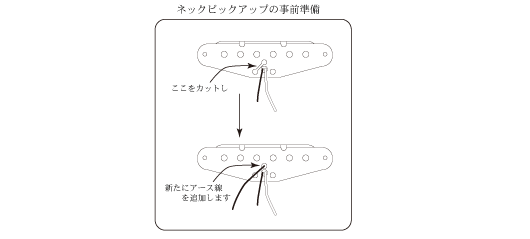

テレキャスターのネック用ピックアップには、金属製のカバーが装備されておりまして、ノイズをカットする為に、コールド線と一緒にアースに繋がっています。
今回のカスタムでは、ネックピックアップとブリッジピックアップをシリーズで接続しますので、このカバーのアースを以下の図の様にコールド線と分ける必要があります。

このカスタムを行う事で、ネックピックアップとブリッジピックアップが直列で接続されて、テレキャスターが元々持っていたのに、ノーマルのままでは出す事が出来なかった力強い音が出せる様になります!!

テレキャスターは、ノーマルでも魅力的なギターですが、更にプラスαのサウンド、パワフルで頼りになるサウンドを(見た目を変える事無く!)ゲットできてしまう、こんなカスタムよくないですかー??

この回路を搭載した「TLタイプ配線済みアッセンブリ/SHOK仕様」はこちらのページで販売中!

ポップギターズでは、あなただけのオリジナル回路も組み込み致します!
アイディアはあるんだけど、組み込みには自信がないなーってな場合は、是非ポップギターズをご活用下さい(^_^)
ポップギターズはきっとあなたのお役に立ちたいんです!

他にも各モデルに合わせたアッセンブリもいくつかご用意しています。
以下のページでご紹介しておりますので、是非、ご覧下さいませ。

*配線済みアッセンブリのページはこちらです。

最後まで読んで頂いてありがとうございました!
