*プリセット的にも使えるバイパススイッチについて。

今回も、お客さんから頂いたリクエストにお答えして書いてみます(^_^)

ギター・ベース用パーツのポップギターズはコチラです。
http://www.pop-guitars.com/shop/

「レスポールのトーンカット/バイパスについて知りたい。」と言うリクエストを頂きましたので、今回、シェアしたいと思います。

バイパススイッチとは、エレキギターに一般的に装備されている、ボリュームやトーンなどを回路からわざとカットして使えるようにする切替えスイッチの事です。

バイパススイッチを追加すればプリセットボリューム(トーン)的にお好みの設定にし、瞬時に切替えして使えたり、レスポールに限らず、どんなエレキギターでもボリュームやトーンなどの回路がないシンプルな回路の方がピックアップが持つ本来の音が、よりリアルに出力されるようになったりします。
このようにピックアップの音をボリュームなどの回路を通さずに直接出力する為の切替えスイッチをバイパススイッチ(ダイレクトスイッチ)などと呼んでいます。

今回は、LPタイプのギターを例にして、ピックアップセレクターのみ有効になる(つまりボリュームとトーンはカット)バイパススイッチの取り付けについてご紹介します。

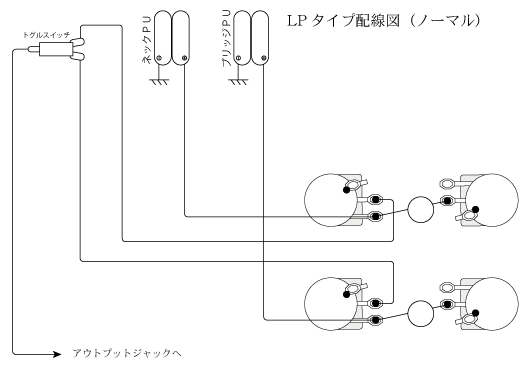

まず、LPタイプのギターの基本的な回路図
ネック塗装欠け元画像

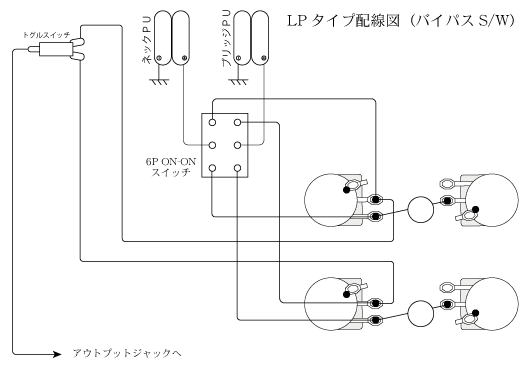

この回路に「バイパススイッチ」を組み込みますと・・・
ネック塗装欠け接着剤塗布
こうなります。

ピックアップからの出力(ホット線)をボリュームポットに入る前にスイッチにつなぎ「ボリュームなど有効」側と「スイッチへ直」側に切替えられる様にする訳です。

この切替えスイッチですが、ミニトグルスイッチ(6P ON-ON)と言われるものや、スイッチ付きのポット(6P ON-ON)を使います。

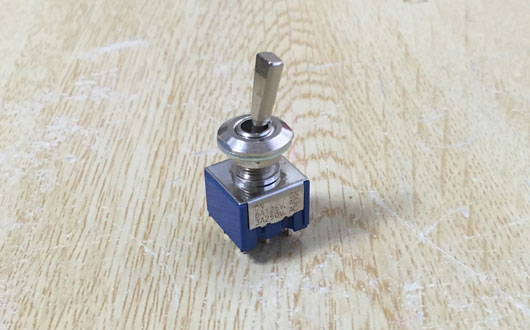

ちなみにミニトグルスイッチとはこういうヤツです↓

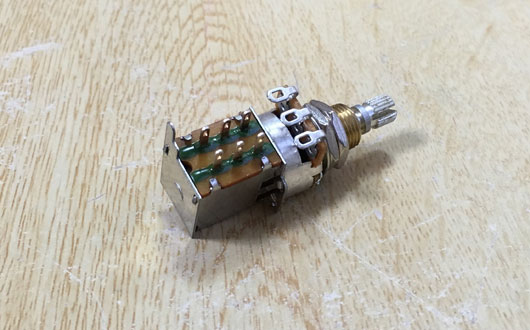

そして、スイッチ付きポットはこんなものです↓

今回の回路図のようにする事でボリュームやトーンの回路がカットされ、僅かかも知れませんが、贅肉の削ぎ落とされた、よりリアルなピックアップの音が出力されるようになるんですねー。

ストイックにギターサウンドのリアルを求めるあなたにおすすめなカスタムかも知れませんね。

あ、それから初めに書きましたが、このバイパススイッチを活用すれば、通常時、ボリューム抑えめ、ここぞと言う時に、バイパススイッチでフルボリュームに切替え!ってな感じで演奏にメリハリを付けたり出来ると言う効能もございます。
